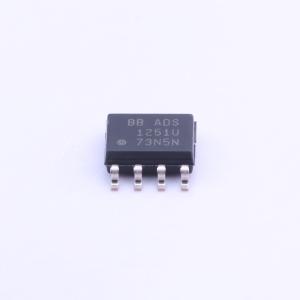

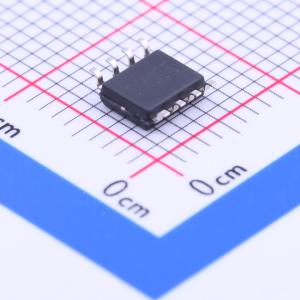

ADS1251U/2K5
24位，20kHz，低功耗模拟到数字转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS1251 24 位 20kHz 低功耗模数转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1251U/2K5
- 商品编号
- C69098
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 20.8kHz | |
| 通道数 | 1 | |
| 工作电压 | 5V | |
| 接口类型 | 串行 | |
| 差分输入 | 是 | |
| 积分非线性 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 105dB | |
| 时钟频率(fc) | 8MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 20.8kHz | |
| 静态电流 | 400nA |
商品概述
ADS1251是一款高精度、宽动态范围的Δ-Σ型模数（A/D）转换器，分辨率为24位，采用单+5V电源供电。Δ-Σ架构具有宽动态范围和24位无丢码性能。在高达20kHz的转换速率下，可实现19位有效分辨率（均方根噪声为1.5ppm）。 ADS1251专为心脏诊断、智能变送器、工业过程控制、称重秤、色谱分析和便携式仪器等高精度测量应用而设计。该转换器包含一个灵活的两线同步串行接口，适用于低成本隔离。 ADS1251是单通道转换器，采用SO-8封装。它与速度更快的ADS1252（数据速率为41.7kHz）引脚兼容。
商品特性
- 24位无丢码，在高达20kHz数据速率下有效分辨率达19位
- 低噪声：1.5ppm
- 差分输入
- 积分非线性（INL）：最大15ppm
- 外部参考电压（0.5V至5V）
- 掉电模式
- 同步模式
- 低功耗：20kHz时为8mW，10kHz时为5mW
应用领域
- 心脏诊断
- 直接热电偶接口
- 血液分析
- 红外高温计
- 液相/气相色谱分析
- 精密过程控制
