温馨提醒：图片仅供参考，商品以实物为准

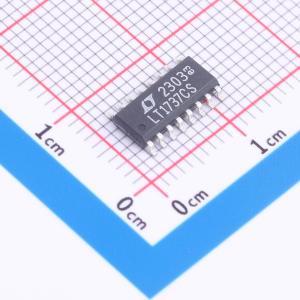

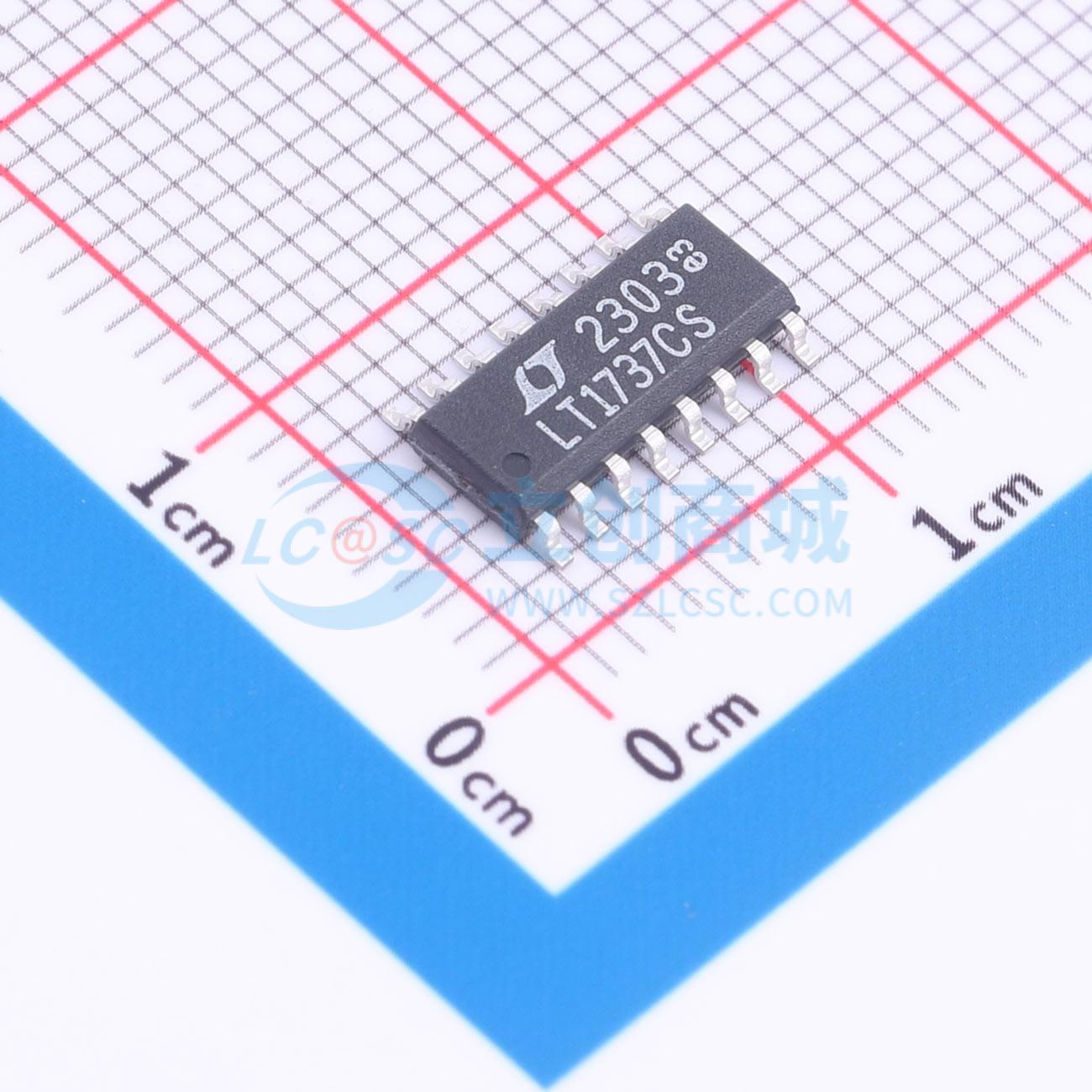

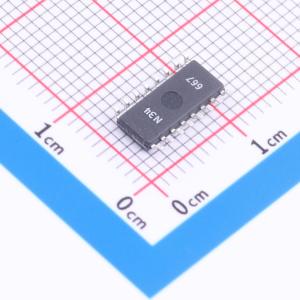

LT1737CS#PBF

高功率隔离型反激式控制器

品牌名称: ADI(亚德诺)
商品型号: LT1737CS#PBF
商品编号: C655130
商品封装: SO-16
包装方式: 管装
商品毛重: 0.34克(g)

商品参数

商品概述

LT1737是一款专为隔离反激拓扑设计的单片开关稳压器控制器。它驱动外部MOSFET的栅极，通常由直流电源电压供电。输出电压反馈信息可以通过多种方式提供，包括第三变压器绕组、初级绕组甚至直接直流反馈。其栅极驱动能力结合合适的外部MOSFET和其他功率路径组件，可以提供高达数十瓦的负载功率。

LT1737具有许多其他隔离反激控制器IC所不具备的特点。通过采用电流模式开关技术，它可以提供优异的交流和直流线性调节。其独特的控制电路在大多数应用中可以在断续模式下保持良好的调节。可选的负载补偿电路允许改善负载调节。一个可选的欠压锁定引脚在应用输入电压过低时停止操作。一个可选的外部电容器实现软启动功能。

商品特性

驱动外部功率 MOSFET
供电电压范围：4.5V 至 20V，反激电压仅受外部组件限制
直接从初级侧绕组检测输出电压—无需光耦合器
通过外部电容实现 50kHz 至 250kHz 的开关频率
无需用户调整即可实现中等精度调节
在非连续模式下也能保持良好的调节性能
外部 ISENSE 电阻
可选负载补偿
可选欠压锁定
关断功能可将 IQ 降至典型值 50µA
提供 16 引脚 GN 和 SO 封装

应用领域

隔离型反激开关稳压器
医疗仪器
仪表电源供应器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	4.1V~20V
	输出电流	-
	开关频率	115kHz

	属性	参数值
	工作温度	0℃~+100℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	反激式
	开关管(内置/外置)	外置
