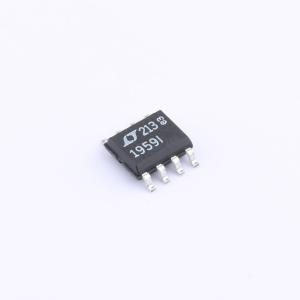

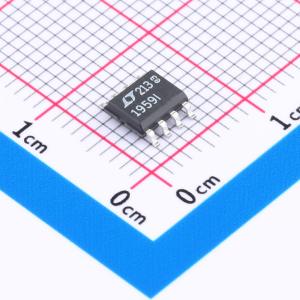

LT1959IS8#PBF

4.5A、500kHz 降压型开关稳压器

品牌名称: ADI(亚德诺)
商品型号: LT1959IS8#PBF
商品编号: C665652
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.158克(g)

商品参数

商品概述

LT1959是一个500kHz单片降压开关稳压器，功能上与LT1506相同但更适合较低输出稳压电压的应用。它的输出可低至1.21V，而LT1506则为2.42V。芯片上集成了一个4.5A开关管及所有必要的振荡器、控制与逻辑电路。由于开关频率高，因此大幅度减少了外部元器件尺寸。拓扑结构为电流模式，以获得快速瞬态响应及良好的环路稳定性。由于采用一种特殊的高速双极工艺和新的设计技术，实现了高开关频率下的高效率。通过将静态电源电流保持在3.8mA并利用一个电源升压电容器来使功率开关管饱和，使效率在一个宽的输出电流范围内都得到保持。采用标准7引脚DD封装及熔丝化引I脚SO - 8封装。它提供完全的每周期短路保护和热关断。采用标准表面贴装外部元器件，包括一个电感和多个电容器。另有可选的关断或同步功能。关断后消耗的电源电流减少到15μA。同步功能允许外部逻辑电平信号将内部振荡器的频率从580kHz提高至1MHz。

商品特性

输入可低至4V
输出范围低至1.21V
恒定500kHz开关频率
可全部采用表面贴装元器件
电感量减至1.8μH
开关管饱和电阻:0.07Ω
关断电流:15μA
易于同步
每个开关周期均有电流限制
4.5A开关管电流模式控制环路

应用领域

便携电脑
电池供电的系统
电池充电器
分布式电源
5V至3.3V转换
5V至2.5V转换
5V至1.8V转换

数据手册PDF

放大查看下载PDF

	属性	参数值
	拓扑结构	SEPIC；降压式
	工作温度	-40℃~+125℃@(Tj)

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	开关频率	500kHz
	输出电流	4.5A
