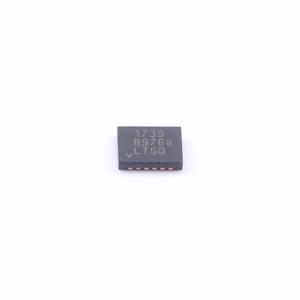

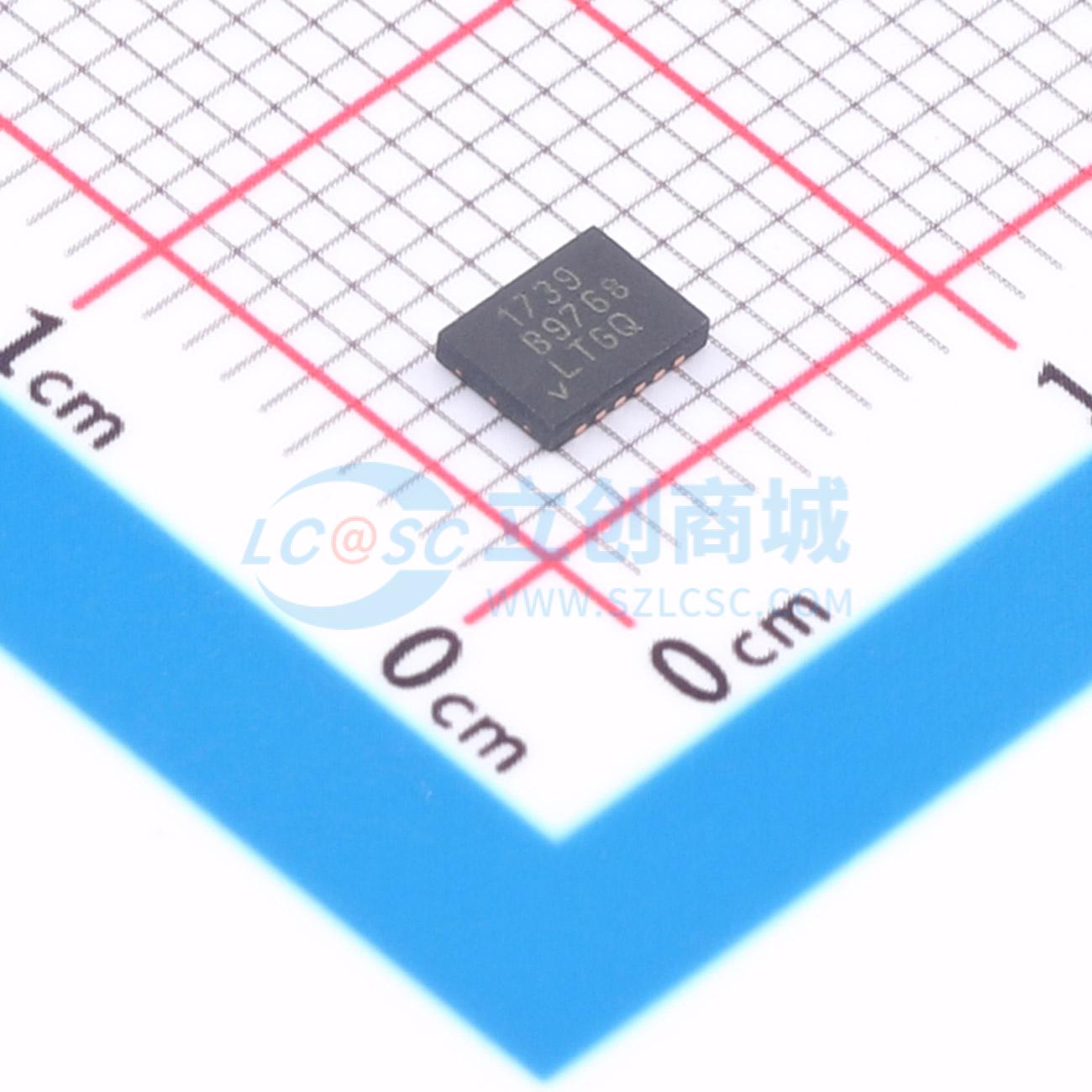

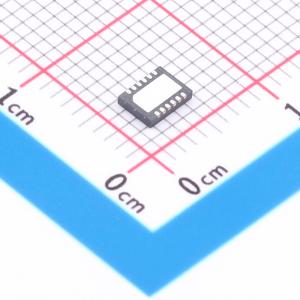

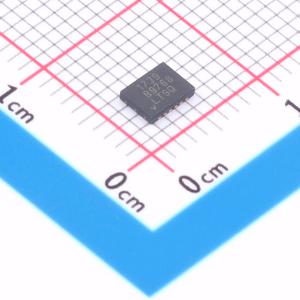

LT1739CUE#PBF

双通道 500mA、200MHz xDSL 线路驱动器放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道500mA、200MHzxDSL线路驱动器放大器
品牌名称: ADI(亚德诺)
商品型号: LT1739CUE#PBF
商品编号: C655142
商品封装: DFN-12-EP(3x4)
包装方式: 管装
商品毛重: 0.45克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	双路
	最大电源宽度(Vdd-Vss)	24V
	轨到轨	-
	增益带宽积(GBP)	200MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	7.5mV/℃
	压摆率(SR)	600V/us
	输入偏置电流(Ib)	100pA

	属性	参数值
	输入失调电流(Ios)	10nA
	噪声密度(eN)	8nV/√Hz@10kHz
	共模抑制比(CMRR)	83dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	10mA
	输出电流	500mA
	工作温度	0℃~+85℃
	双电源(Vee~Vcc)	-12V~12V；-5V~5V

商品概述

LT1739是一款最小输出电流为500mA的双运算放大器，具有出色的失真性能。该放大器在增益为10时稳定，但可轻松补偿以实现更低增益。扩展的输出摆幅允许使用更低的电源轨，以降低系统功耗。电源电流通过外部电阻设置，以优化功耗。LT1739具有平衡、高阻抗输入，输入偏置电流和输入失调电压较低。可轻松实现有源端接，以进一步降低系统功耗。短路保护和热关断功能确保了器件的耐用性。在±12V电源下，输出可驱动100Ω负载至±11.1V；在250mA负载下，输出可达到±10.9V。在xDSL线路驱动器应用中，LT1739可与LT1794引脚对引脚替换，无需更改电路。 LT1739提供非常小的、热增强型3mm×4mm DFN封装或20引脚TSSOP封装，适用于中心局线路驱动器应用，以实现最大端口密度。

商品特性

3mm×4mm高功率DFN封装，满足全速率下行ADSL线路驱动器的所有要求
最小输出电流±500mA
电源电压VS = ±12V，负载电阻RL = 100Ω时，输出摆幅为±11.1V
电源电压VS = ±12V，负载电流IL = 250mA时，输出摆幅为±10.9V
低失真：在1MHz、2VP-p输入至50Ω负载时，失真为–82dBc
可调节电源电流以节省功耗
热增强型TSSOP - 20小尺寸封装
增益带宽为200MHz
在±12V和±5V电源下，压摆率为600V/μs

应用领域

高密度ADSL中心局线路驱动器
高效ADSL、HDSL2、G.lite、SHDSL线路驱动器
缓冲器
测试设备放大器
电缆驱动器
高效±12V电源ADSL中心局线路驱动器
