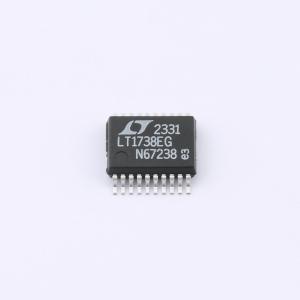

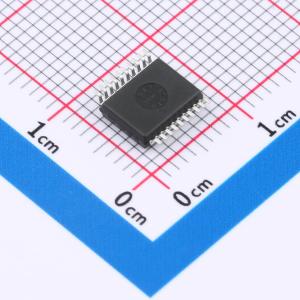

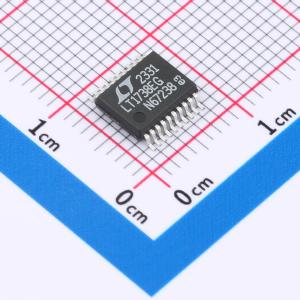

LT1738EG#PBF

转换速率控制型超低噪声 DC/DC 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT1738是一款开关稳压器控制器，旨在降低传导和辐射电磁干扰（EMI）。通过控制外部N沟道MOSFET开关的电压和电流转换速率，可实现超低噪声和EMI。电流和电压转换速率可独立设置，以优化开关波形的谐波含量与效率。LT1738可将高频谐波功率降低多达40dB，而效率损失极小。LT1738采用针对单开关拓扑（如升压、反激和Cuk）优化的电流模式架构。该IC包括栅极驱动以及所有必要的振荡器、控制和保护电路。独特的误差放大器电路可调节正电压和负电压。内部振荡器可与外部时钟同步，以便更精确地定位开关谐波。保护功能包括低VIN时的栅极驱动锁定、软启动、输出电流限制、短路电流限制、栅极驱动过压钳位和输入电源欠压锁定。
品牌名称: ADI(亚德诺)
商品型号: LT1738EG#PBF
商品编号: C655136
商品封装: SSOP-20-208mil
包装方式: 管装
商品毛重: 0.33克(g)

商品参数

商品概述

LT1738是一款开关稳压器控制器，旨在降低传导和辐射电磁干扰（EMI）。通过控制外部N沟道MOSFET开关的电压和电流转换速率，可实现超低噪声和EMI。电流和电压转换速率可独立设置，以优化开关波形的谐波含量与效率。LT1738可将高频谐波功率降低多达40dB，而效率损失极小。 LT1738采用针对单开关拓扑（如升压、反激和Cuk）优化的电流模式架构。该IC包括栅极驱动以及所有必要的振荡器、控制和保护电路。独特的误差放大器电路可调节正电压和负电压。内部振荡器可与外部时钟同步，以便更精确地定位开关谐波。保护功能包括低VIN时的栅极驱动锁定、软启动、输出电流限制、短路电流限制、栅极驱动过压钳位和输入电源欠压锁定。

商品特性

大幅降低传导和辐射EMI
低开关谐波含量
独立控制输出开关电压和电流转换速率
大幅减少对外部滤波器的需求
单N沟道MOSFET驱动器
20kHz至250kHz振荡器频率
易于与外部时钟同步
调节正电压和负电压
比传统开关稳压器更易于布局

应用领域

对噪声敏感的通信设备电源
符合EMI标准的离线电源
精密仪器系统
工业自动化隔离电源
医疗仪器
数据采集系统

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(66个/管，最小起订量 1 个)

个

起订量：1 个66个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~20V
	开关频率	20kHz~250kHz
	工作温度	0℃~+70℃@(TA)

	属性	参数值
	输出通道数	1
	拓扑结构	Cuk；升压式；反激式
	开关管(内置/外置)	外置
	输出类型	可调
