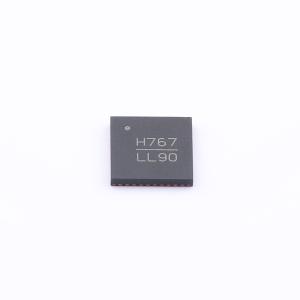

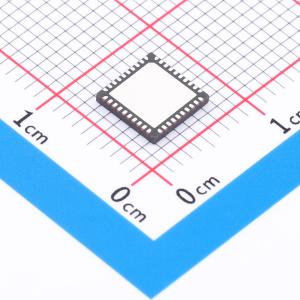

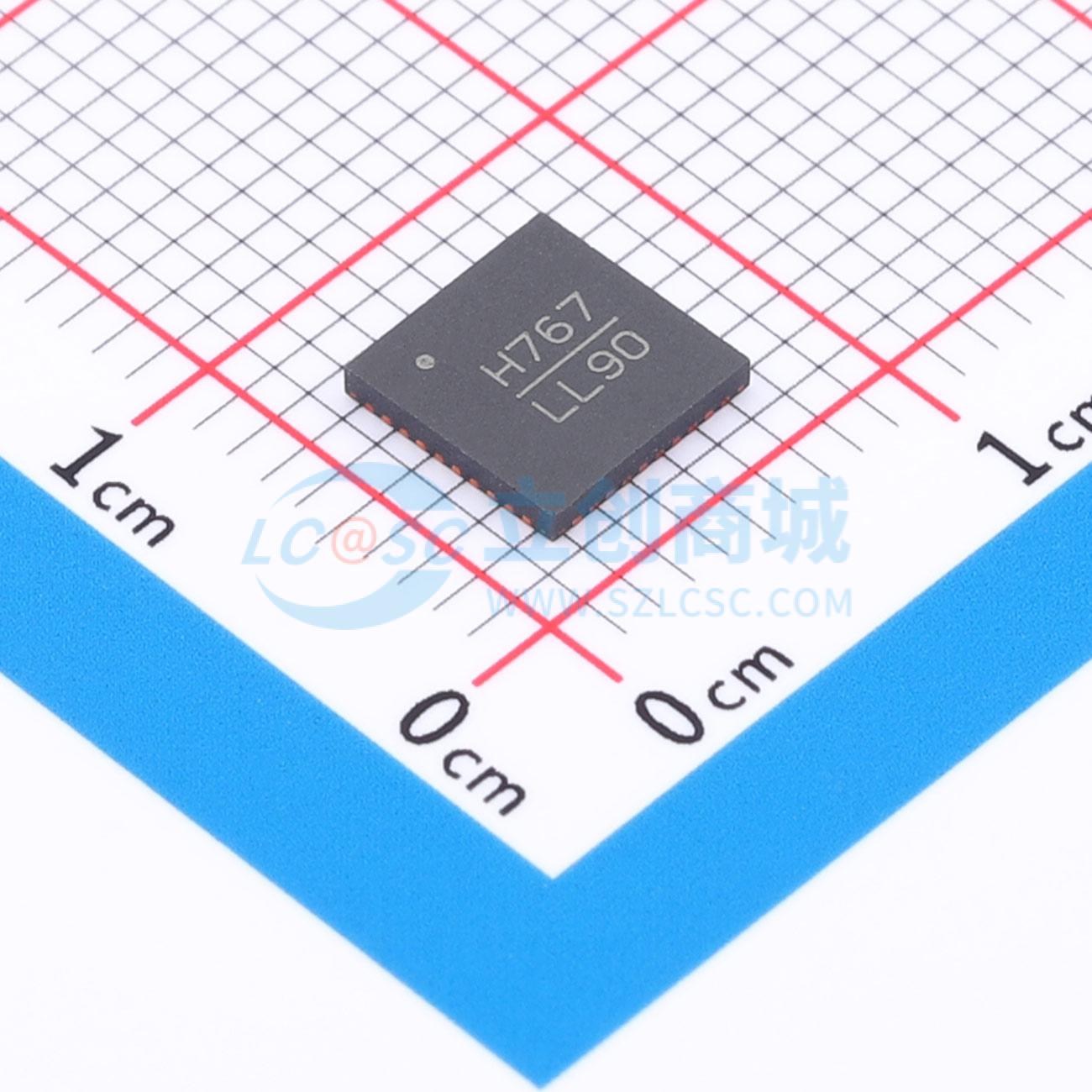

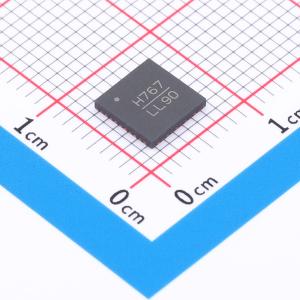

HMC767LP6CETR
集成VCO 的小数N分频PLL，采用SMT封装，8.45 - 9.55 GHz
- 描述
- 集成VCO的小数N分频PLL，采用SMT封装，8.45-9.55GHz
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC767LP6CETR
- 商品编号
- C662740
- 商品封装
- VFQFN-40-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.310552克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 接口类型 | 三线式接口 | |
| 最大输出频率 | 9.55GHz | |
| 工作电压 | 2.7V~5.25V | |
| 输出通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 周期抖动 | - |
| 属性 | 参数值 | |
|---|---|---|
| 相邻周期抖动 | - | |
| 相位抖动 | - | |
| 相位偏移 | 支持 | |
| 时钟/振荡器 | 内置 | |
| 输入电平 | - | |
| 输出电平 | - | |
| 功能特性 | - |
商品概述
HMC767LP6CE 是一款功能齐全的分数-N 锁相环 (PLL) 频率合成器，集成了压控振荡器 (VCO)。输入参考频率范围为 DC 至 350 MHz，而分数合成器中先进的 Delta Sigma 调制器设计既能实现超细步进尺寸，又能实现极低的杂散产品。高度集成的结构在温度、冲击和工艺方面提供出色的相位噪声性能。此外，HMC767LP6CE 具有频率扫描和调制功能、外部触发、双缓冲、精确频率控制、相位调制等。HMC767LP6CE 封装在无引脚 QFN 6x6 mm 表面贴装封装中。
应用领域
- VSAT无线电
- 微波点对点无线电
- 相控阵应用
- 测试设备及工业控制
- 连续波调频雷达系统
