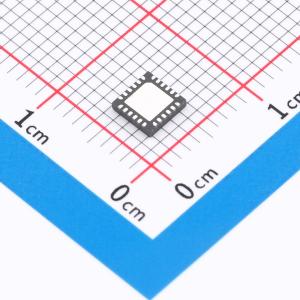

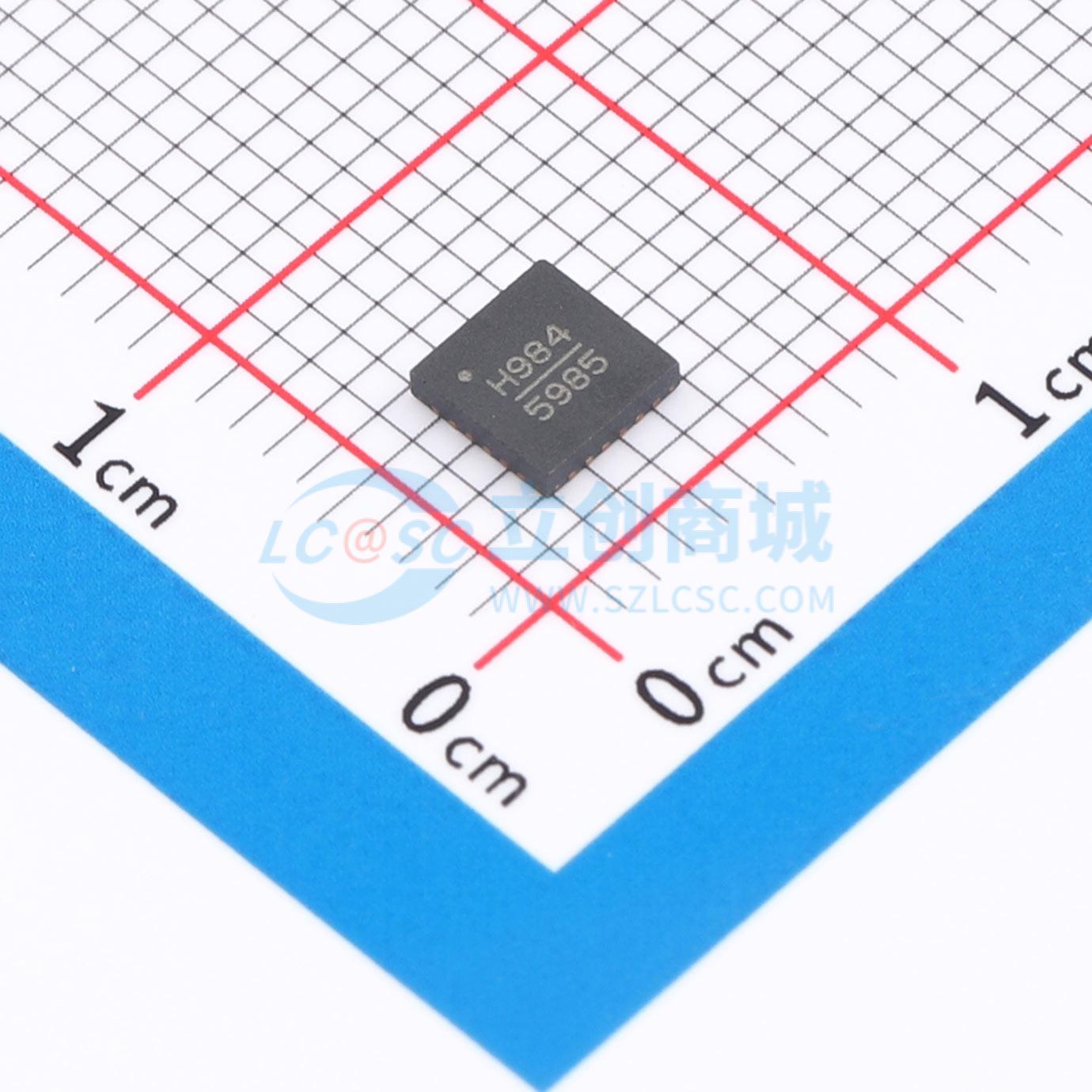

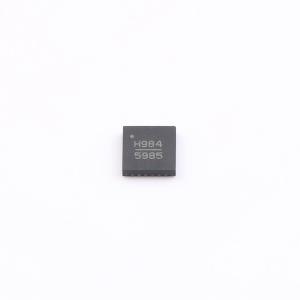

HMC984LP4ETR

高性能超低相bit 噪声数字相bit 频率检测器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HMC984LP4E是一款高性能、超低相位噪声的SiGe BiCMOS相位频率检测器和电荷泵，旨在与HMC983LP5E（分数频率除法器）一起使用，形成高性能、低噪声、超低杂散发射的分数-N频率合成器。
品牌名称: ADI(亚德诺)
商品型号: HMC984LP4ETR
商品编号: C662822
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.261536克(g)

商品概述

HMC984LP4E是一款高性能、超低相位噪声的SiGe BiCMOS相位-频率检测器和电荷泵，旨在与HMC983LP5E（分数分频器）配合使用，共同构成一个高性能、低噪声、超低杂散发射的分数N频率合成器。

尽管与HMC983LP5E配合使用时可实现最佳性能和最大功能，但HMC984LP4E也可作为独立的低相位噪声相位频率检测器使用。

HMC984LP4E可接收差分VCO输入，以及高达150 MHz的参考频率。它具有一个14位参考频率R分频器、自动和/或可配置的锁定检测指示器，以及与HMC983LP5E配合使用时的集成CSP（周期滑移预防）功能，可显著缩短频率锁定时间。

集成电荷泵相位交换选项可实现与反极性VCO和有源环路滤波器的无缝接口。

其他特性包括可调节的电荷泵增益和偏置电流，以改善线性度和性能，以及软复位功能，可在无需重新上电的情况下将所有寄存器重置为默认值。

HMC984LP4E采用紧凑的24引脚4x4 mm LP4封装。
