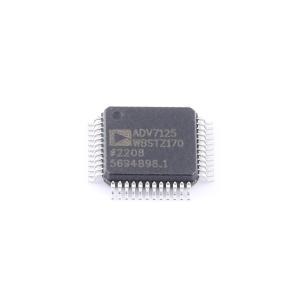

ADV7125WBSTZ170

330MHz、三通道、8位高速视频DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一个三通道高速数模转换器（DAC），采用单芯片集成。它由三个高速8位视频DAC组成，具有互补输出、标准TTL输入接口和高阻抗模拟输出电流源。有三个独立的8位宽输入端口，仅需一个 +5V/+3.3V 电源和时钟即可使设备正常工作。还具备额外的视频控制信号、复合同步和消隐功能，以及节能模式。采用5V CMOS工艺制造，单片CMOS结构确保了更高的功能和更低的功耗。提供48引脚LQFP和48引脚LFCSP封装。
品牌名称: ADI(亚德诺)
商品型号: ADV7125WBSTZ170
商品编号: C662167

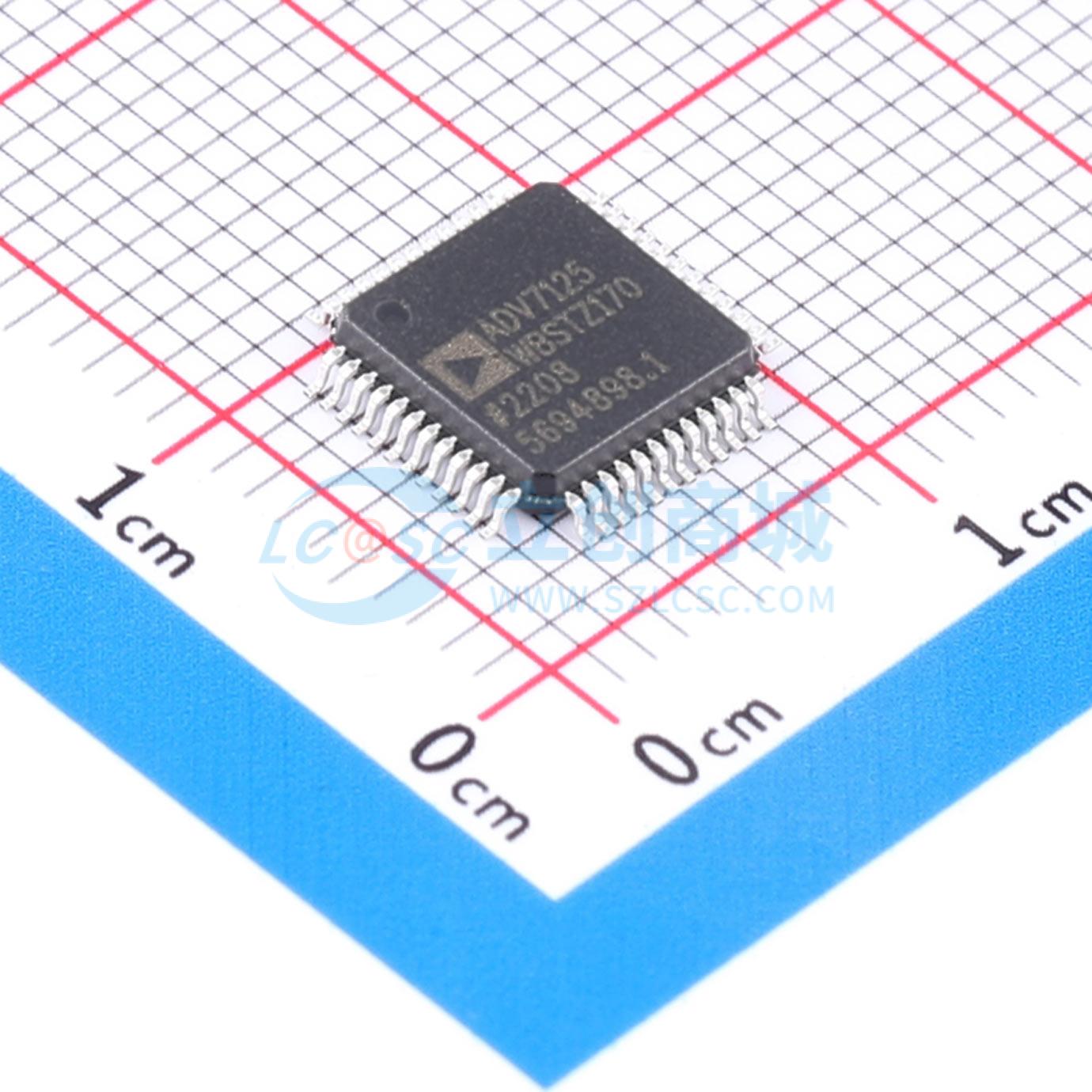

商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.684529克(g)

商品参数

商品概述

一款单芯片集成的三通道高速数模转换器（DAC）。它包含三个带互补输出的高速8位视频DAC、一个标准TTL输入接口和一个高阻抗模拟输出电流源。它有三个独立的8位宽输入端口。只需一个+5 V/+3.3 V电源和时钟，该器件即可正常工作。它还具备额外的视频控制信号、复合同步和消隐信号，以及节能模式。该器件采用5 V CMOS工艺制造。其单片CMOS结构确保了更高的功能集成度和更低的功耗。它提供48引脚LQFP和48引脚LFCSP封装。

商品特性

330 MSPS吞吐量
三通道8位DAC
与RS-343A/RS-170兼容的输出
互补输出
DAC输出电流范围：2.0 mA至26.5 mA
TTL兼容输入
内部参考电压（1.235 V）
单电源+5 V/+3.3 V供电
48引脚LQFP和LFCSP封装
低功耗（3 V时最低30 mW）
低功耗待机模式（3 V时典型值6 mW）
工业温度范围（-40℃至+85℃）
符合RoHS标准的封装
符合汽车应用要求

应用领域

数字视频系统
高分辨率彩色图形
数字无线电调制
图像处理
仪器仪表
视频信号重建
汽车信息娱乐系统

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	8位
	通道数	3
	接口类型	并行
	工作电压	5V；3V~3.6V
	稳定时间	15ns

	属性	参数值
	输出类型	-
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	基准电压源	内置
	数据速率	330MHz
	静态电流	2.1mA
