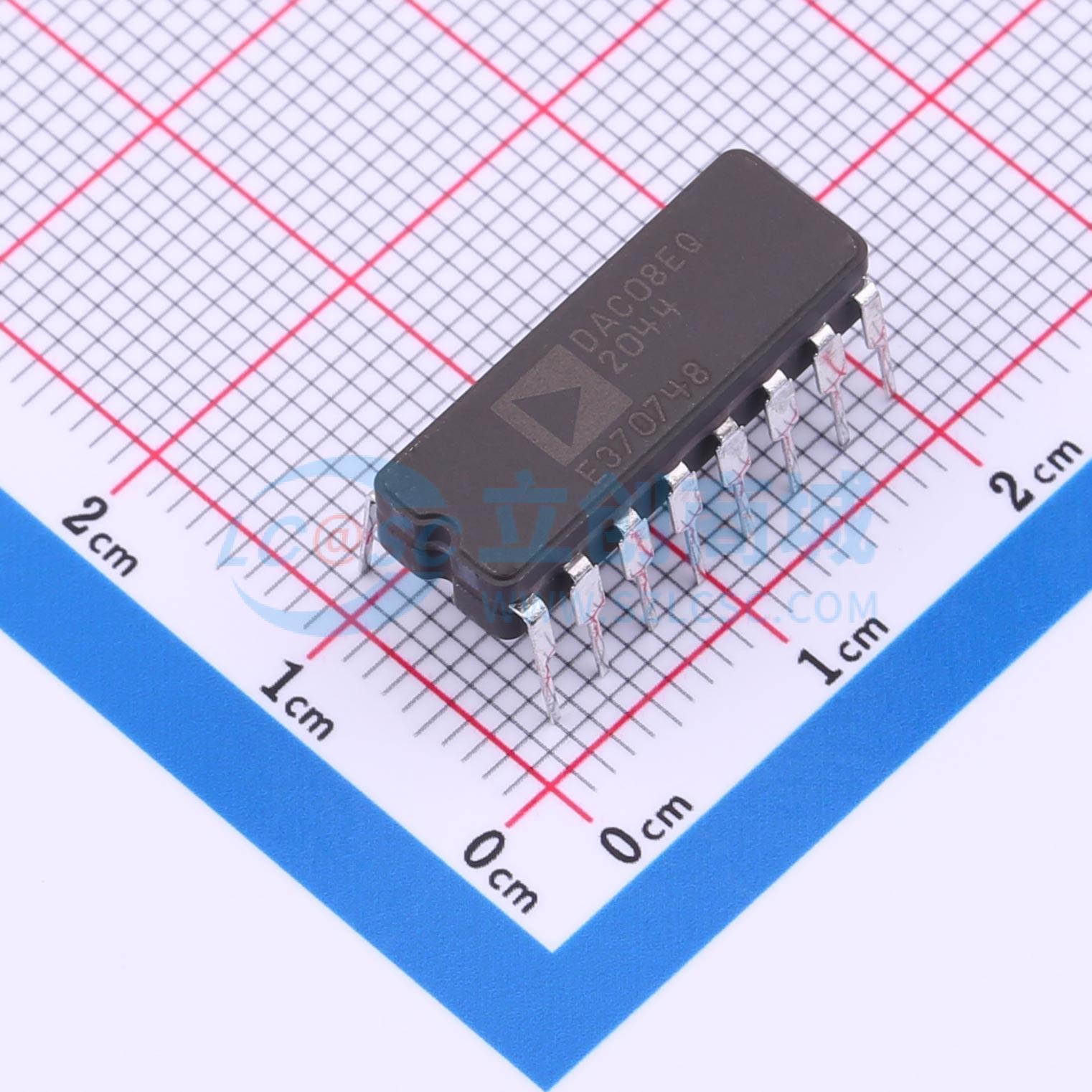

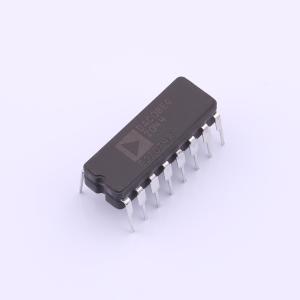

DAC08EQ

DAC08系列8位单片数模转换器具备高速性能，同时成本低廉且应用灵活性出色。

先进的电路设计可实现85 ns的建立时间，毛刺能量极低且功耗低。在20:1的宽参考电流范围内可实现单调乘法性能。参考电流和满量程电流之间匹配至1 LSB以内，在大多数应用中无需进行满量程调整。

高摆幅、可调阈值的逻辑输入可直接与所有常见逻辑系列接口，具备完全抗噪能力。

提供高电压容限互补电流输出，增加了通用性，并支持差分操作，可有效使峰峰值输出摆幅加倍。在许多应用中，输出可直接转换为电压，无需外部运算放大器。所有DAC08系列型号均保证完整的8位单调性，在整个工作温度范围内，非线性度可低至±0.1%。在±4.5 V至±18 V的电源电压范围内，器件性能基本保持不变，在±5 V电源下功耗可达33 mW。

DAC08的应用包括8位、1 μs模数转换器、伺服电机和笔式驱动器、波形发生器、音频编码器和衰减器、模拟仪表驱动器、可编程电源、LCD显示驱动器、高速调制解调器，以及其他需要低成本、高速和完整输入/输出通用性的应用。

• 快速建立输出电流：85 ns
• 满量程电流预匹配至±1 LSB
• 可直接与TTL、CMOS、ECL、HTL、PMOS接口
• 在温度范围内最大非线性度为0.7%
• 高输出阻抗和容限：−10 V至+18 V
• 互补电流输出
• 宽范围乘法能力：1 MHz带宽
• 低满量程电流漂移：±10 ppm/℃
• 宽电源电压范围：±4.5 V至±18 V
• 低功耗：±5 V电源下为33 mW
• 低成本

• 8位、1 μs模数转换器
• 伺服电机和笔式驱动器
• 波形发生器
• 音频编码器和衰减器
• 模拟仪表驱动器
• 可编程电源
• LCD显示驱动器
• 高速调制解调器
