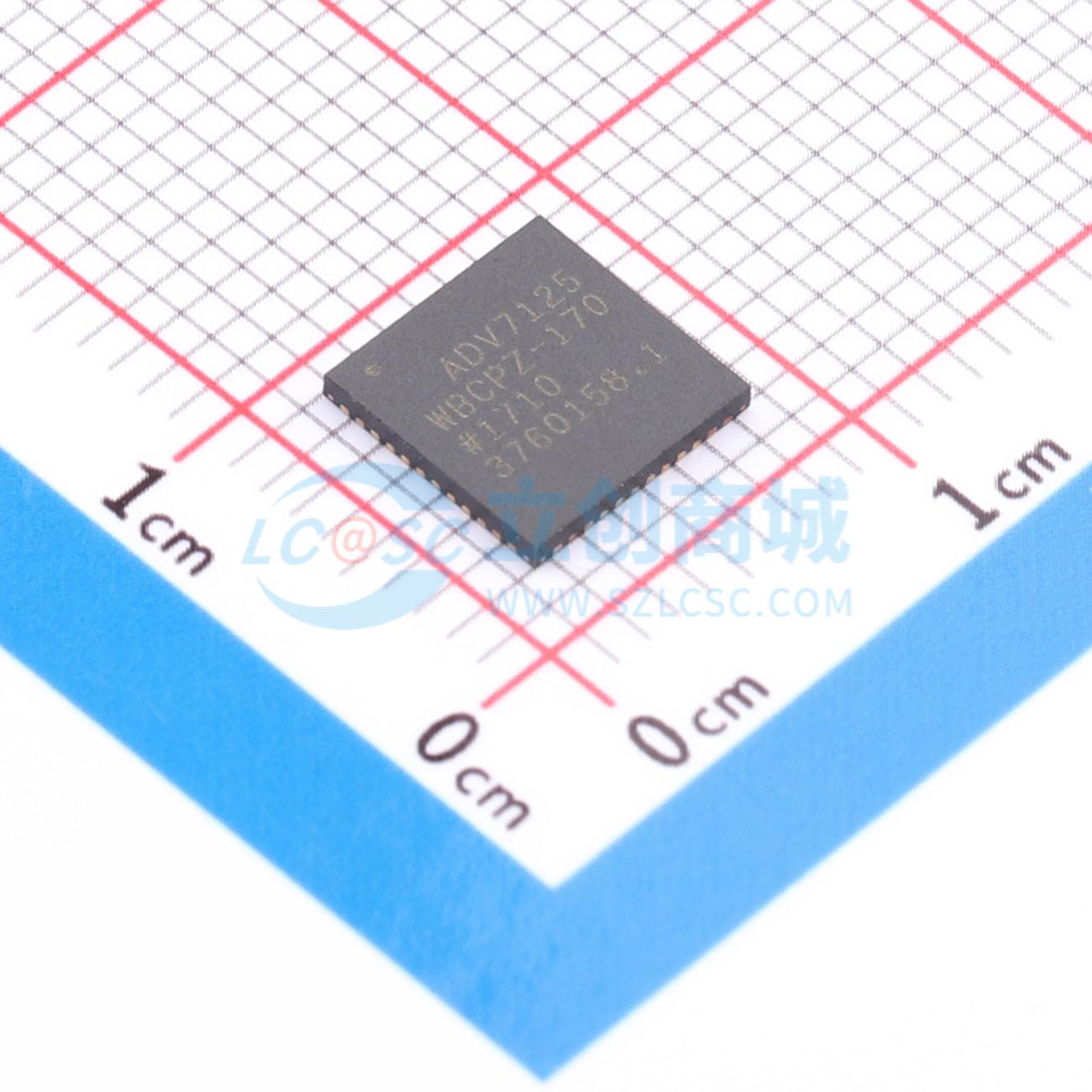

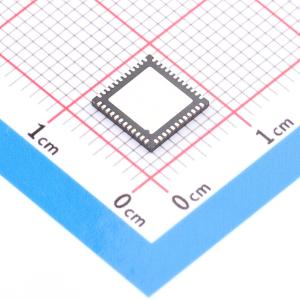

温馨提醒：图片仅供参考，商品以实物为准

ADV7125WBCPZ170-RL

CMOS、330MHz、三通道、8位高速视频DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一款单芯片、三通道、高速数模转换器，内置三个高速、8位、带互补输出的视频DAC、一个标准TTL输入接口以及一个高阻抗、模拟输出电流源。它具有三个独立的8位宽输入端口，只需一个 +5V / +3.3V 单电源和时钟便能工作，还具有其他视频控制信号：复合SYNC和BLANK以及省电模式。采用5V CMOS工艺制造，单芯片CMOS架构可确保以较低功耗提供更多功能，提供48引脚LQFP和48引脚LFCSP两种封装。
品牌名称: ADI(亚德诺)
商品型号: ADV7125WBCPZ170-RL
商品编号: C662505
商品封装: LFCSP-48(7x7)
包装方式: 编带
商品毛重: 0.212889克(g)

商品参数

商品概述

一款单芯片、三通道、高速数模转换器，内置三个高速、8位、带互补输出的视频DAC、一个标准TTL输入接口以及一个高阻抗、模拟输出电流源。它具有三个独立的8位宽输入端口。只需一个 +5 V/+3.3 V单电源和时钟便能工作。还具有其他视频控制信号：复合SYNC和BLANK；以及省电模式。采用5 V CMOS工艺制造，单芯片CMOS架构，可确保以较低功耗提供更多功能。提供48引脚LQFP和48引脚LFCSP两种封装。

商品特性

吞吐量：330 MSPS
三个8位DAC
RS-343A/RS-170兼容输出
互补输出
DAC输出电流范围：2.0 mA至26.5 mA
TTL兼容输入
1.235 V内部基准电压源
+5 V/+3.3 V单电源供电
48引脚LQFP和LFCSP封装
低功耗：30 mW（最小值，3 V）
低功耗（待机模式）：6 mW（典型值，3 V）
工业温度范围：-40°C至 +85°C
无铅（Pb）封装
通过汽车应用认证

应用领域

数字视频系统
高分辨率彩色图形
数字无线电调制
图像处理
仪器仪表
视频信号重构
车载信息娱乐系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	8位
	通道数	3
	工作电压	5V；3.3V
	稳定时间	15ns

	属性	参数值
	输出类型	电流-非缓冲
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	基准电压源	内置
	静态电流	2.1mA
