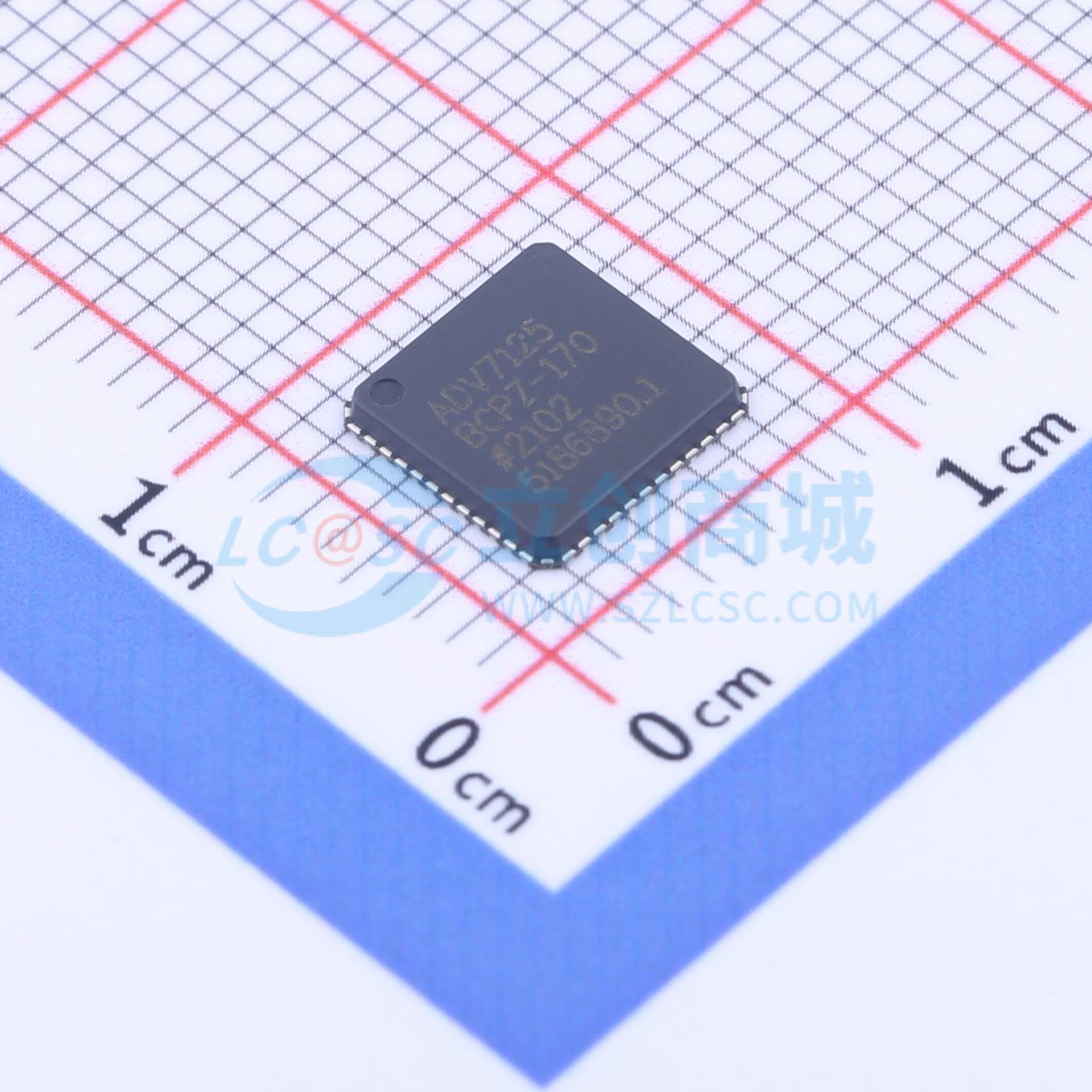

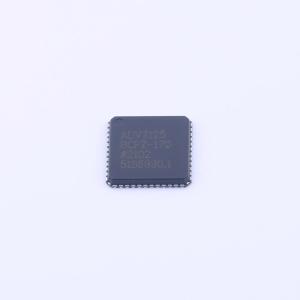

温馨提醒：图片仅供参考，商品以实物为准
ADV7125BCPZ170-RL
CMOS 330 MHz 三通道 8 位高速视频 DAC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 330MHz、三通道、8位高速视频DAC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADV7125BCPZ170-RL
- 商品编号
- C662235
- 商品封装
- LFCSP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.213克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 8位 | |
| 通道数 | 3 | |
| 接口类型 | - | |
| 工作电压 | 3V~3.6V | |
| 稳定时间 | 15ns |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压源 | 内置 | |
| 数据速率 | 330MHz | |
| 静态电流 | 2.1mA |
商品概述
一款集成在单块芯片上的三通道高速数模转换器（DAC）。它由三个带互补输出的高速8位视频DAC、一个标准TTL输入接口和一个高阻抗模拟输出电流源组成。 它有三个独立的8位宽输入端口。仅需一个+5 V/+3.3 V电源和时钟即可使该器件正常工作。它还具备额外的视频控制信号、复合同步和消隐信号，以及节能模式。 该器件采用5 V CMOS工艺制造。其单片CMOS结构确保了更高的功能集成度和更低的功耗。它提供48引脚LQFP和48引脚LFCSP封装。
商品特性
- 330 MSPS吞吐量
- 三通道8位DAC
- 与RS-343A/RS-170兼容的输出
- 互补输出
- DAC输出电流范围：2.0 mA至26.5 mA
- TTL兼容输入
- 内部参考电压（1.235 V）
- 单电源+5 V/+3.3 V供电
- 48引脚LQFP和LFCSP封装
- 低功耗（3 V时最低30 mW）
- 低功耗待机模式（3 V时典型值6 mW）
- 工业温度范围（-40℃至+85℃）
- 符合RoHS标准的封装
- 适用于汽车应用
应用领域
- 数字视频系统
- 高分辨率彩色图形
- 数字无线电调制
- 图像处理
- 仪器仪表
- 视频信号重建
- 汽车信息娱乐系统
