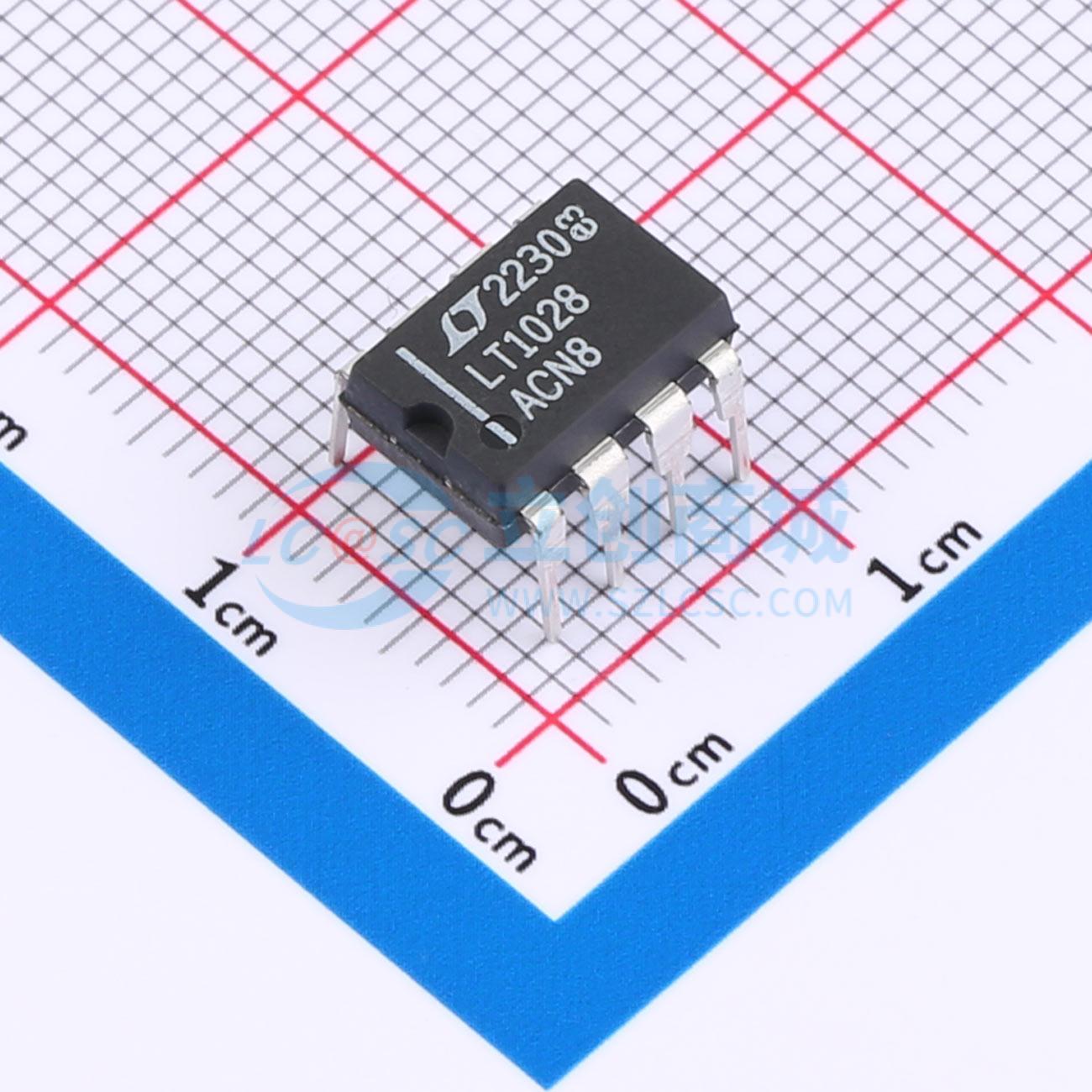

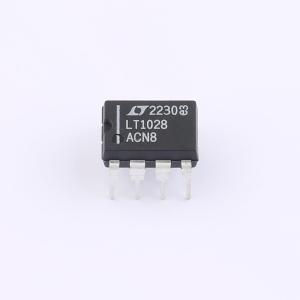

温馨提醒：图片仅供参考，商品以实物为准
LT1028ACN8#PBF
超低噪声、精准型高速运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT1028（增益为 -1 时稳定）/LT1128（增益为 +1 时稳定）在噪声性能方面达到了新的卓越标准，在 1kHz 时噪声为 0.85nV/√Hz，在 10Hz 时噪声为 1.0nV/√Hz。这种超低噪声与出色的高速指标（LT1028 的增益带宽积为 75MHz，LT1128 为 20MHz）、无失真输出以及真正的精密参数（温度漂移 0.1μV/°C、失调电压 10μV、电压增益 3000 万）相结合。尽管 LT1028/LT1128 的输入级以近 1mA 的集电极电流工作以实现低电压噪声，但输入偏置电流仅为 25nA
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1028ACN8#PBF
- 商品编号
- C661996
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 44V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 50MHz | |
| 输入失调电压(Vos) | 40uV | |
| 输入失调电压温漂(Vos TC) | 800nV/℃ | |
| 压摆率(SR) | 11V/us | |
| 输入偏置电流(Ib) | 25nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | 1.1nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 126dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 7.4mA | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 双电源(Vee~Vcc) | -22V~22V |
商品概述
LT1028（增益为-1稳定）/LT1128（增益为+1稳定）在噪声性能方面达到了新的卓越标准，具有0.85nV/√Hz 1kHz噪声，1.0nV/√Hz 10Hz噪声。这种超低噪声与出色的高速规格（LT1028的增益带宽积为75MHz，LT1128为20MHz）、无失真输出和真正的精密参数（0.1µV/°C漂移，10µV偏移电压，30百万电压增益）相结合。尽管LT1028/LT1128输入级在近1mA的集电极电流下运行以实现低电压噪声，但输入偏置电流仅为25nA。
LT1028/LT1128的电压噪声低于50Ω电阻的噪声。因此，即使在非常低的源阻抗传感器或音频放大器应用中，LT1028/LT1128对总系统噪声的贡献也将可以忽略不计。
应用领域
- 低噪声频率合成器
- 高品质音频
- 红外探测器
- 加速度计和陀螺仪放大器
- 350Ω桥信号调理
- 磁搜索线圈放大器
- 水听器放大器
