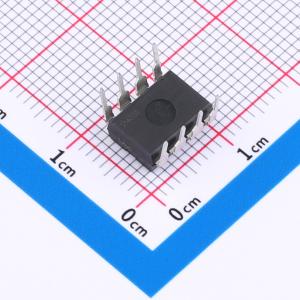

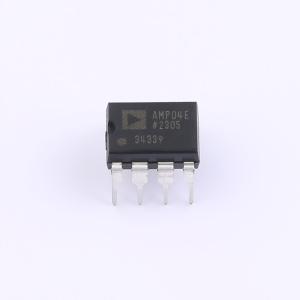

温馨提醒：图片仅供参考，商品以实物为准
AMP04EPZ
精密的单电源仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款单电源仪表放大器，设计用于在 +5V 至 ±15V 的电源范围内工作。它具有精度高、功耗低、输入电压范围宽和增益性能出色的优点。增益由单个外部电阻设置，范围为 1 至 1000。输入共模电压范围使放大器能够精确处理从地到正电源 1V 以内的信号，输出可摆幅至正电源 1V 以内
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AMP04EPZ
- 商品编号
- C661934
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 90dB | |
| 输入偏置电流(Ib) | 22nA | |
| 输入失调电压(Vos) | 30uV | |
| 增益带宽积(GBP) | 700kHz | |
| 压摆率(SR) | - | |
| 输出电流 | 15mA | |
| 静态电流(Iq) | 700uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 噪声密度(eN) | 270nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 5nA | |
| 输入失调电流温漂(Ios TC) | 28pA/℃ | |
| 单电源 | 5V | |
| 双电源(Vee ~ Vcc) | -15V~15V | |
| 电源纹波抑制比(PSRR) | 95dB |
商品概述
AMP04是一款单电源仪表放大器，设计用于+5伏至±15伏的电源电压范围。它集高精度、低功耗、宽输入电压范围和出色的增益性能于一身。 增益由单个外部电阻设置，范围为1至1000。输入共模电压范围使AMP04能够精确处理从地到正电源电压1伏以内的信号。输出可摆幅至正电源电压1伏以内。增益带宽超过700 kHz。除了使用方便外，AMP04的电源电流仅为700 μA。 对于高分辨率数据采集系统，低漂移薄膜电阻的激光微调将输入失调电压限制在150 μV以内，使AMP04的增益非线性度达到0.005%，增益温度系数为30 ppm/℃。 专有的输入结构将输入失调电流限制在5 nA以内，漂移仅为8 pA/℃，允许AMP04直接连接高阻抗传感器和其他信号源。
商品特性
- 单电源工作
- 低电源电流：最大700 μA
- 宽增益范围：1至1000
- 低失调电压：最大150 μV
- 零输入/零输出
- 单电阻增益设置
- 8引脚Mini-DIP和SO封装
应用领域
- 应变计
- 热电偶
- 热电阻
- 电池供电设备
- 医疗仪器
- 数据采集系统
- 基于PC的仪器
- 便携式仪器
