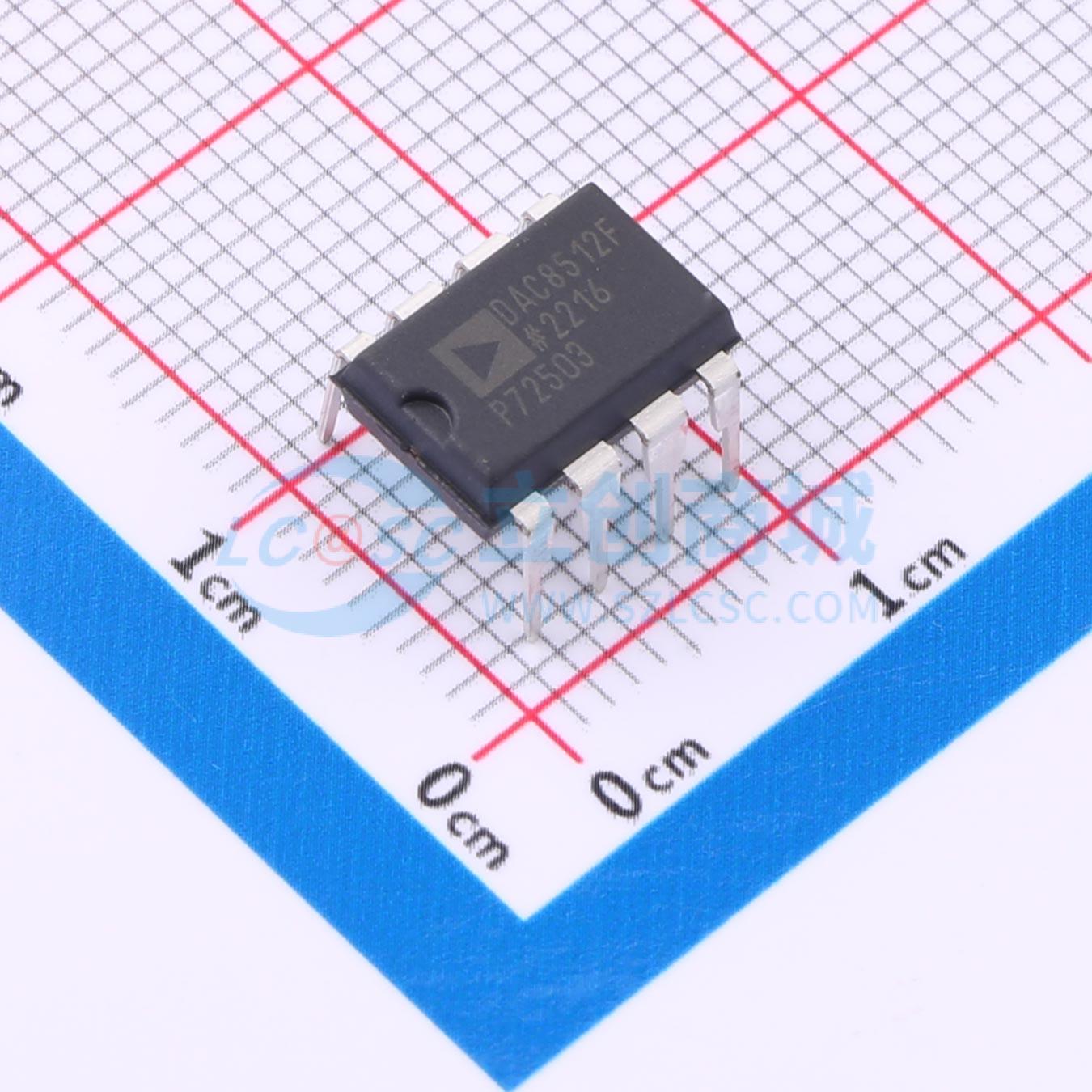

温馨提醒：图片仅供参考，商品以实物为准

DAC8512FPZ

+5V、串行输入、完整12位DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款完整的串行输入、12位电压输出数模转换器，设计用于单+5V电源供电。它包含DAC、输入移位寄存器和锁存器、参考电压和轨到轨输出放大器。采用CBCMOS工艺制造，这些单片DAC为仅使用+5V电源的系统提供低成本和易用性。编码为自然二进制，先加载最高有效位（MSB）
品牌名称: ADI(亚德诺)
商品型号: DAC8512FPZ
商品编号: C661940
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1.96克(g)

商品参数

商品概述

DAC8512是一款完整的串行输入、12位电压输出数模转换器，设计用于单+5V电源供电。它包含数模转换器、输入移位寄存器和锁存器、基准源和轨到轨输出放大器。这些单片数模转换器采用CBCMOS工艺制造，为仅使用+5V电源的系统用户提供低成本且易于使用的解决方案。 DAC8512的编码为自然二进制码，先加载最高有效位（MSB）。输出运算放大器可摆幅至任一电源轨，设置范围为0V至+4.095V，实现每比特1毫伏的分辨率。它能够吸收和提供5mA电流。片上基准源经过激光微调，可提供4.095V的精确满量程输出电压。串行接口为高速三线式，与数字信号处理器（DSP）兼容，包括数据输入（SDI）、时钟（CLK）和负载选通（LD）。还有一个片选引脚，用于连接多个数模转换器。清零（CLR）输入可在上电时或应用户要求将输出设置为零刻度。 DAC8512的工作温度范围为扩展工业级（-40℃至+85℃）。DAC8512有塑料双列直插式封装（DIP）和SO - 8表面贴装封装可供选择。

商品特性

节省空间的SO - 8或迷你双列直插式封装
带内部基准源的完整电压输出
满量程4.095V时每比特1mV
单+5V供电
无需外部元件
三线串行数据接口，数据加载速率20MHz
低功耗：2.5mW

应用领域

便携式仪器
数字控制校准
伺服控制
过程控制设备
个人计算机外设

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	1
	接口类型	串行
	工作电压	5V
	稳定时间	16us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	2LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	16ppm/℃
	数据速率	20MHz
	静态电流	1.5mA
