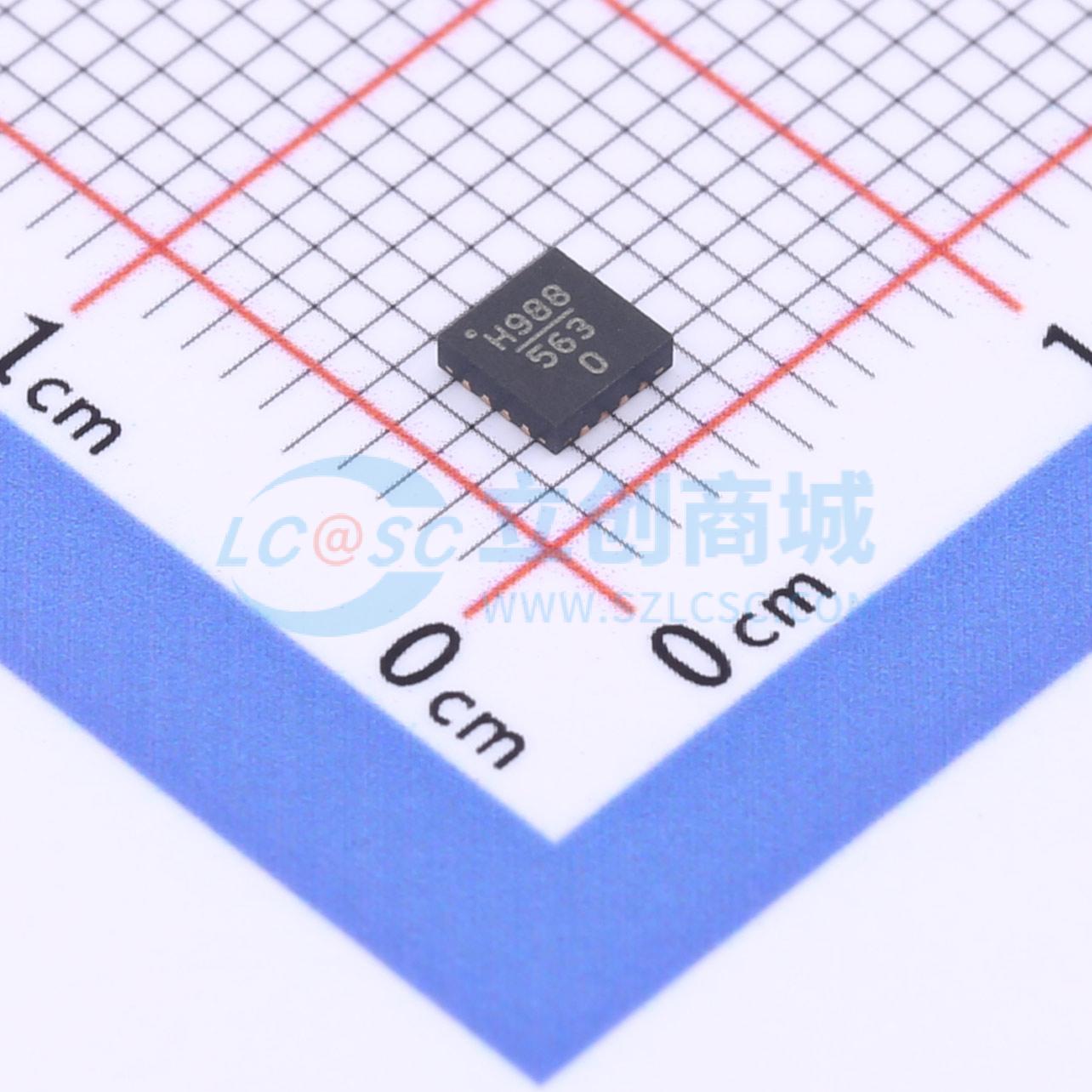

温馨提醒：图片仅供参考，商品以实物为准

HMC988LP3ETR

可编程时钟分频器和延迟，DC - 4 GHz

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可编程时钟分频器和延迟，DC-4GHz
品牌名称: ADI(亚德诺)
商品型号: HMC988LP3ETR
商品编号: C661913
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

HMC988LP3E是一款超低噪声时钟分频器，能够实现1/2/4/8/16/32分频。它功能多样，还具备可调节输出相位、以约20 ps为步长分60级调节延迟、时钟同步功能以及时钟反相选项等附加功能。该时钟分频器采用紧凑的3x3 mm SMT QFN封装，具备高度的功能性。该器件可使用3.3 V电源供电，也可连接5 V电源并选用片上稳压器。此片上稳压器可被旁路。在SPI总线上最多可同时使用8个可寻址的HMC988LP3E器件。 HMC988LP3E非常适合对相位噪声要求极低的数据转换器应用。

商品特性

直流 - 4 GHz
输出为100 MHz时，本底噪声为 - 170 dBc/Hz
输出为2 GHz时，本底噪声为 - 164 dBc/Hz
输出为100 MHz时，集成抖动为35 fs RMS；输出为2 GHz时，集成抖动为13 fs RMS（计算值）
具备软/硬复位同步的可调节输出相位
以20 ps为步长分60级调节输出延迟
灵活的输入接口：LVPECL、LVDS、CML、CMOS兼容交流或直流耦合，片上端接50 Ω（100 Ω差分）
输出驱动器（LVPECL）：800 mVpp LVPECL单端输出至50 Ω负载，Fo为 + 3 dBm
每条SPI总线最多可连接8个可寻址分频器
可采用3.3 V供电，或选用片上稳压器以5 V供电实现最佳性能
3 x 3 QFN无引脚SMT封装

应用领域

基站数字预失真路径（DPD）
高性能自动测试设备（ATE）
背板时钟偏斜管理
多条时钟路径的相位相干
时钟延迟管理以改善建立和保持时间裕量
PCB信号传输时间补偿电路
ADC/DAC的跟踪与保持电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

近期成交0单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	4GHz
	工作电压	3.1V~5.5V

	属性	参数值
	输出通道数	1
	工作温度	-40℃~+85℃
