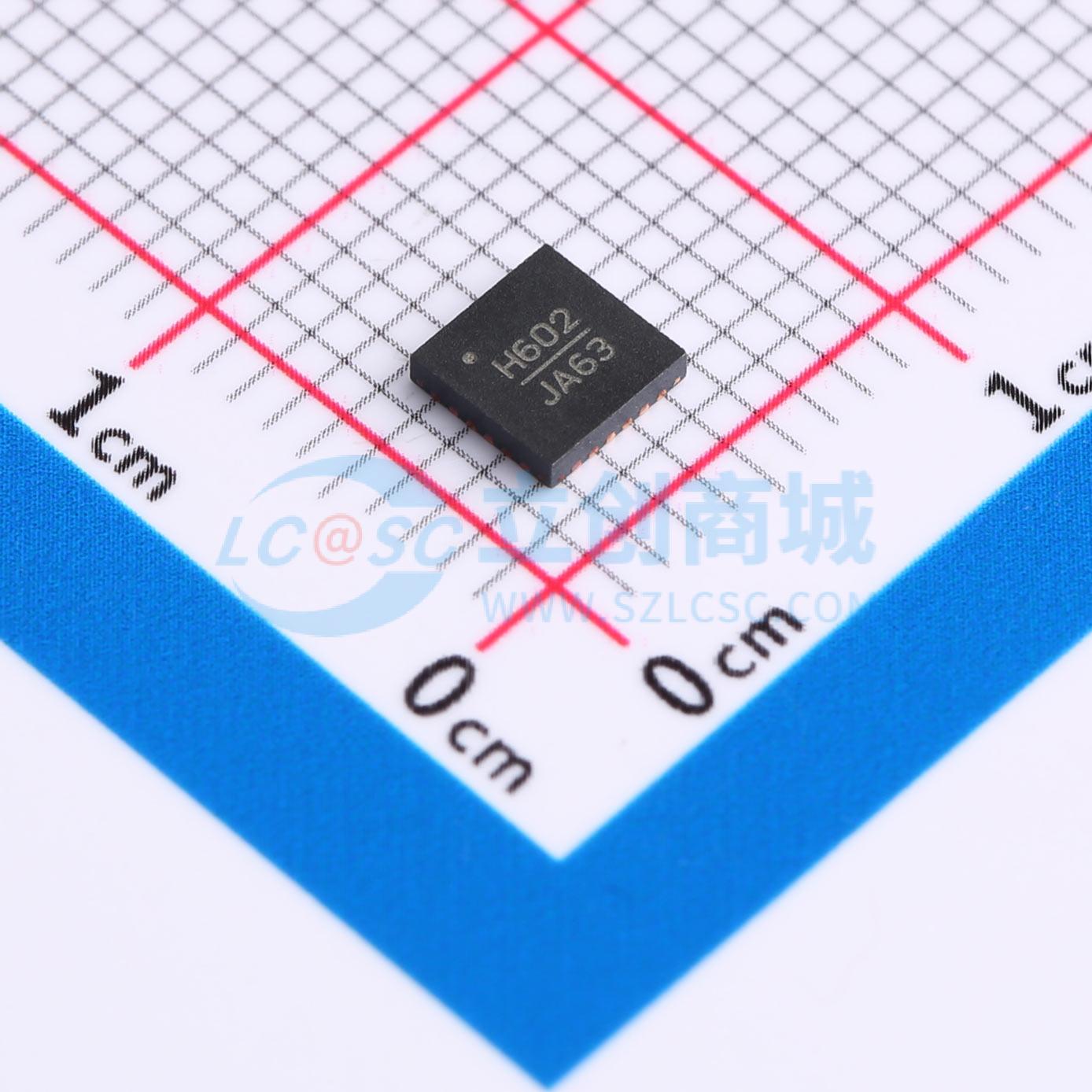

温馨提醒：图片仅供参考，商品以实物为准

HMC602LP4ETR

70 dB对数检波器/控制器，采用SMT封装，1 - 8,000 MHz

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 70dB对数检波器/控制器，采用SMT封装，1-8,000MHz
品牌名称: ADI(亚德诺)
商品型号: HMC602LP4ETR
商品编号: C661877
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

HMC602LP4(E)对数检测器/控制器将其输入的射频信号转换为输出端成比例的直流电压。HMC602LP4(E)采用逐级压缩拓扑结构，可在较宽的输入频率范围内实现极高的动态范围和转换精度。随着输入功率的增加，逐级放大器逐个进入饱和状态，从而精确逼近对数函数。一系列平方律检测器的输出进行求和，转换到电压域并经过缓冲后驱动LOGOUT输出。在检测模式下，LOGOUT引脚与VSET输入短接，标称对数斜率为 -25mV/dB，截距为18 dBm（对于f > 5.8 GHz时为23 dBm）。HMC602LP4(E)还可用于控制器模式，此时将外部电压施加到VSET引脚，以创建自动增益控制（AGC）或自动功率控制（APC）反馈环路。

商品特性

宽动态范围：高达70 dB
高精度：在6 GHz以下60 dB范围内精度为±1 dB
快速：输出响应时间为10 ns
电源电压：+5V
掉电模式
出色的温度稳定性
带缓冲的温度传感器输出
紧凑的4x4mm无引脚表面贴装封装

应用领域

蜂窝/个人通信系统（PCS）/3G
全球微波互联接入（WiMAX）、无线宽带（WiBro）、无线局域网（WLAN）、固定无线和雷达
功率监测与控制电路
接收信号强度指示（RSSI）
自动增益与功率控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

近期成交1单

	属性	参数值
	商品目录	RF检波器
	频率	1MHz~8GHz
	输入范围	-60dBm~10dBm
	精度	±1dB

	属性	参数值
	工作电压	4.5V~5.5V
	工作电流	113mA
	工作温度	-40℃~+85℃
