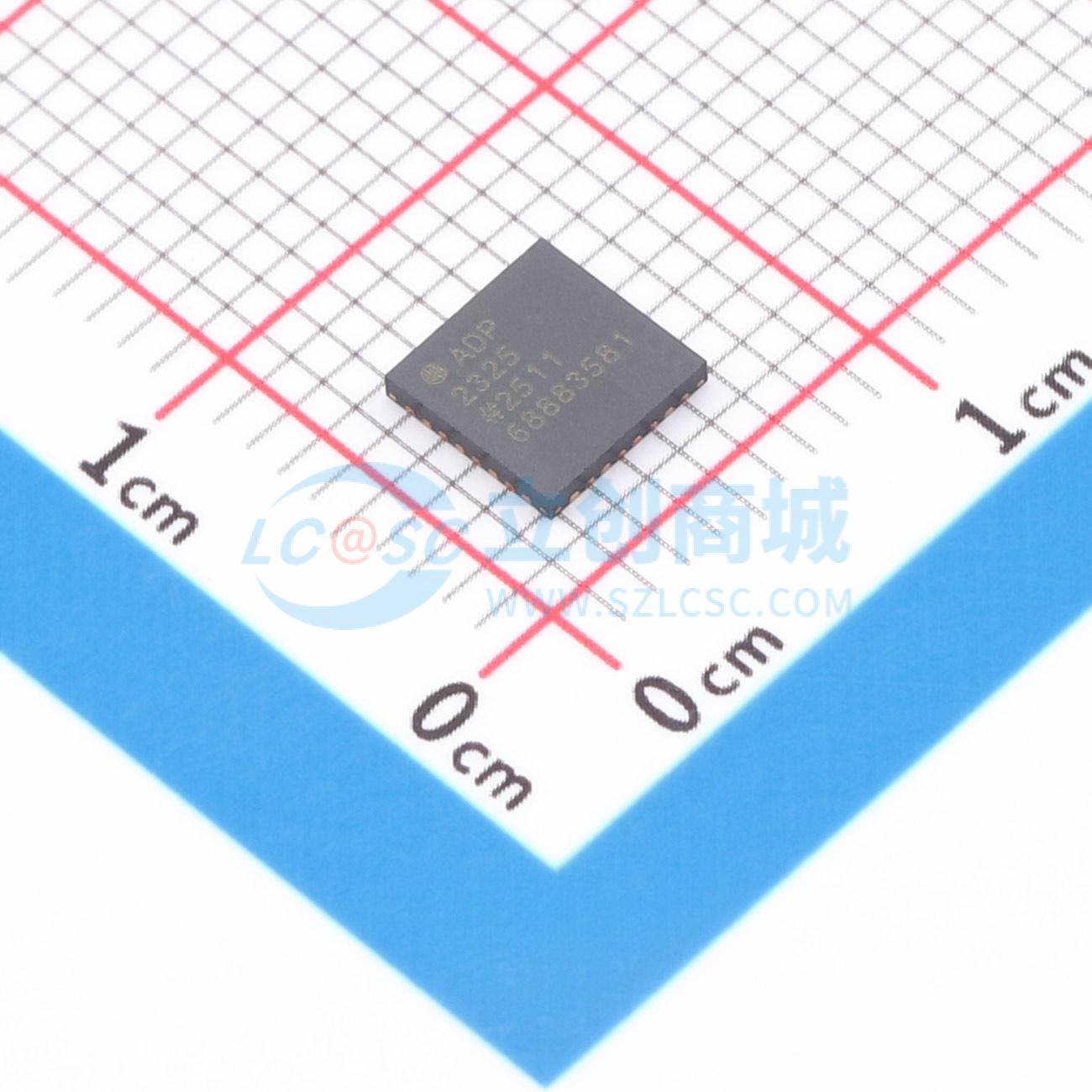

温馨提醒：图片仅供参考，商品以实物为准

ADP2325ACPZ-R7

双路5A 20V同步降压DC-DC转换器

描述: ADP2325是一款高性能的双路输出同步降压DC-DC转换器,集成高侧MOSFET,支持4.5V至20V的输入电压范围,输出电压可低至0.6V。该芯片支持可编程开关频率、外部同步、灵活的输出配置以及多种保护功能。
品牌名称: ADI(亚德诺)
商品型号: ADP2325ACPZ-R7
商品编号: C659158
商品封装: LFCSP-32(5x5)
包装方式: 编带
商品毛重: 0.098095克(g)

商品参数

商品概述

ADP2325是一款功能齐全的双输出降压型直流-直流稳压器，基于电流模式架构。它集成了两个高端功率MOSFET和两个用于外部N沟道MOSFET的低端驱动器。两个脉冲宽度调制（PWM）通道可配置为提供双路5 A输出或并联单路10 A输出。该稳压器的输入电压范围为4.5 V至20 V，输出电压可低至0.6 V。开关频率可在250 kHz至1.2 MHz之间进行编程，也可与外部时钟同步，以最大程度减少多轨应用中的干扰。双PWM通道以180°异相运行，从而降低输入电流纹波，并减小输入电容的尺寸。双向同步引脚可进行60°、90°或120°相移编程，以提供可堆叠的多相电源解决方案。 ADP2325可配置为在轻载时以脉冲频率调制（PFM）模式运行，以实现更高的效率，或在对噪声敏感的应用中以强制PWM模式运行。外部补偿和软启动功能提供了设计灵活性。独立的使能输入和电源正常输出提供了可靠的电源排序。为提高系统可靠性，该器件具备欠压锁定（UVLO）、过压保护（OVP）、过流保护和热关断功能。 ADP2325的结温工作范围为-40℃至+125℃，采用32引脚LFCSP_WQ封装。

商品特性

输入电压：4.5 V至20 V
±1%输出精度
集成典型值为48 mΩ的高端MOSFET
灵活的输出配置双输出：5 A/5 A 并联单输出：10 A
可编程开关频率：250 kHz至1.2 MHz
具有可编程相移的外部同步输入或内部时钟输出
可选PWM或PFM模式运行
小电感的可调电流限制
外部补偿和软启动
可启动至预充电输出
由ADIsimPower设计工具提供支持

应用领域

通信基础设施
网络和服务器
工业和仪器仪表
医疗保健和医疗设备
中间电源轨转换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~20V
	输出电压	-
	输出电流	-
	开关频率	250kHz~1.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
