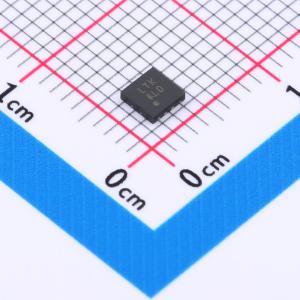

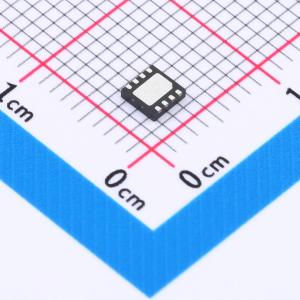

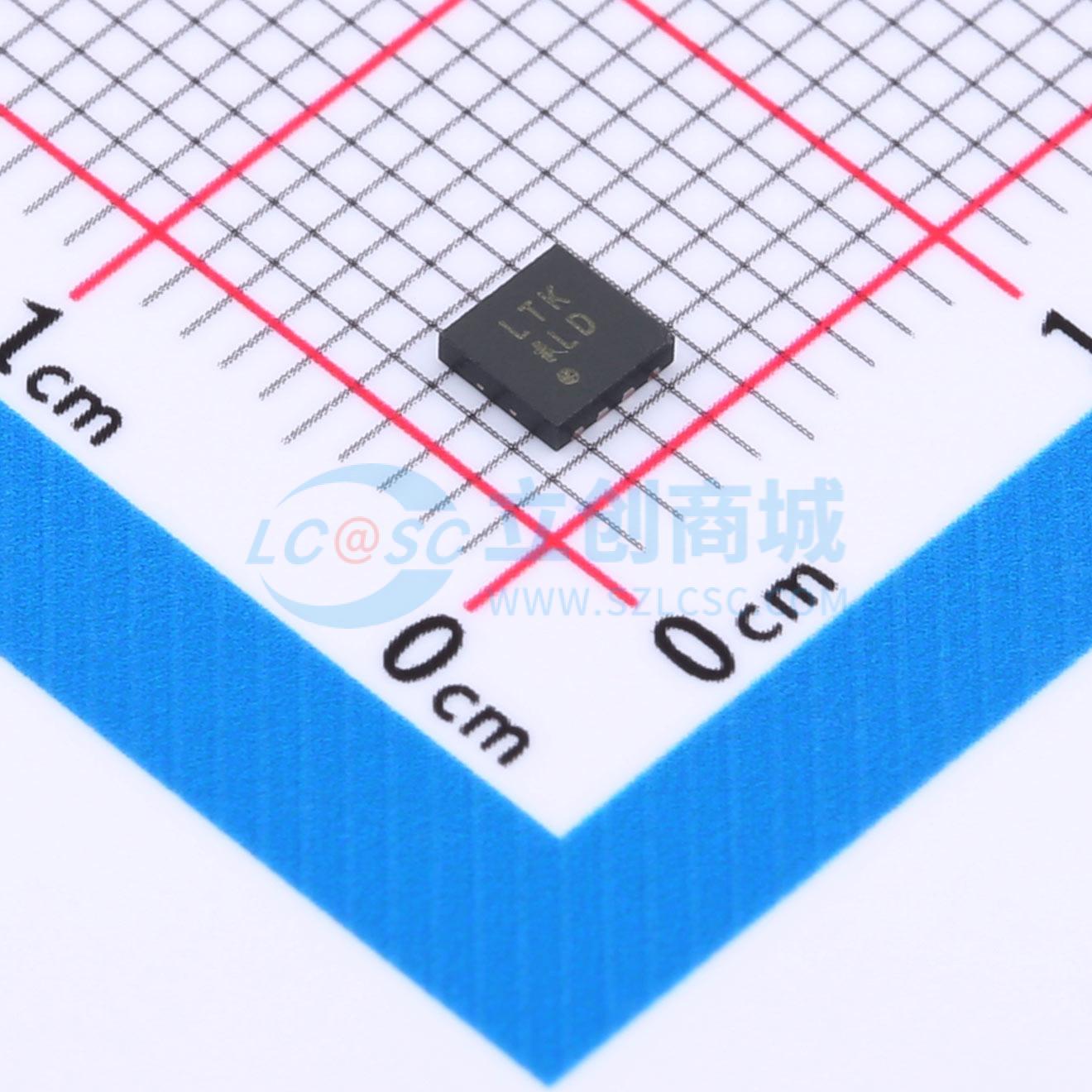

ADP2360ACPZ-R7

ADP2360是一款高效率、高输入电压、非连续导通模式（DCM）同步降压直流-直流开关稳压器。ADP2360的工作输入电压范围为4.5V至60V，可提供高达50mA的连续输出电流，非常适合在空间受限的应用中从各种电压源调节电源。ADP2360提供可调输出0.8V至VIN或3.3V和5.0V工厂预设固定输出电压型号。

ADP2360采用单脉冲PFM架构，并通过可调峰值电流水平（IPEAK）控制来最小化输入和输出纹波。可调的IPEAK电流限制允许ADP2360优化应用工作条件下的效率，并最小化兼容电感器的尺寸。

ADP2360还提供了一个电源良好（PG）引脚，用于指示输出电压正常。其他关键特性包括100%占空比操作、精确使能控制、外部软启动控制、欠压锁定（UVLO）和热关断（TSD）保护。

ADP2360无需外部补偿，对于固定输出电压选项的解决方案仅需最少三个外部组件。ADP2360采用3 mm x 3 mm、8引脚LFCSP封装，工作结温范围为-40℃至+125℃。

• 输入电压范围：4.5 V 至 60 V
• 可调输出电压范围：0.8 V 至 V_IN
• 工厂预设的固定输出电压选项：3.3 V 和 5.0 V
• 连续输出电流可达 50 mA
• 可调电感峰值电流限制可达 140 mA
• 脉冲频率调制 (PFM) 控制
• 非常高的效率：在 V_IN = 9 V、V_OUT = 3.3 V、I_OUT = 10 mA 时为 90%
• 在 V_IN = 9 V、V_OUT = 3.3 V、I_OUT = 1 mA 时为 87%
• 低关断电流：< 4 μA
• 低静态电流：睡眠模式下典型值为 12 μA
• 700% 占空比运行
• 欠压闭锁 (UVLO)
• 无需外部补偿
• 带有精密阈值的使能输入
• 可编程软启动
• 电源良好输出
• 热关断 (TSD) 保护
• 8 引脚 LFCSP 封装

• 4毫安至20毫安环路供电系统
• HART调制解调器
• 建筑自动化
• 分布式电源系统
• 工业控制电源
• 其他高输入低输出系统
