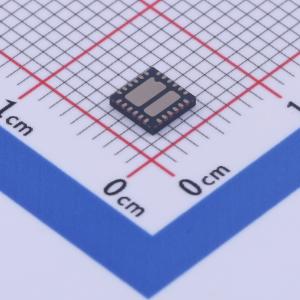

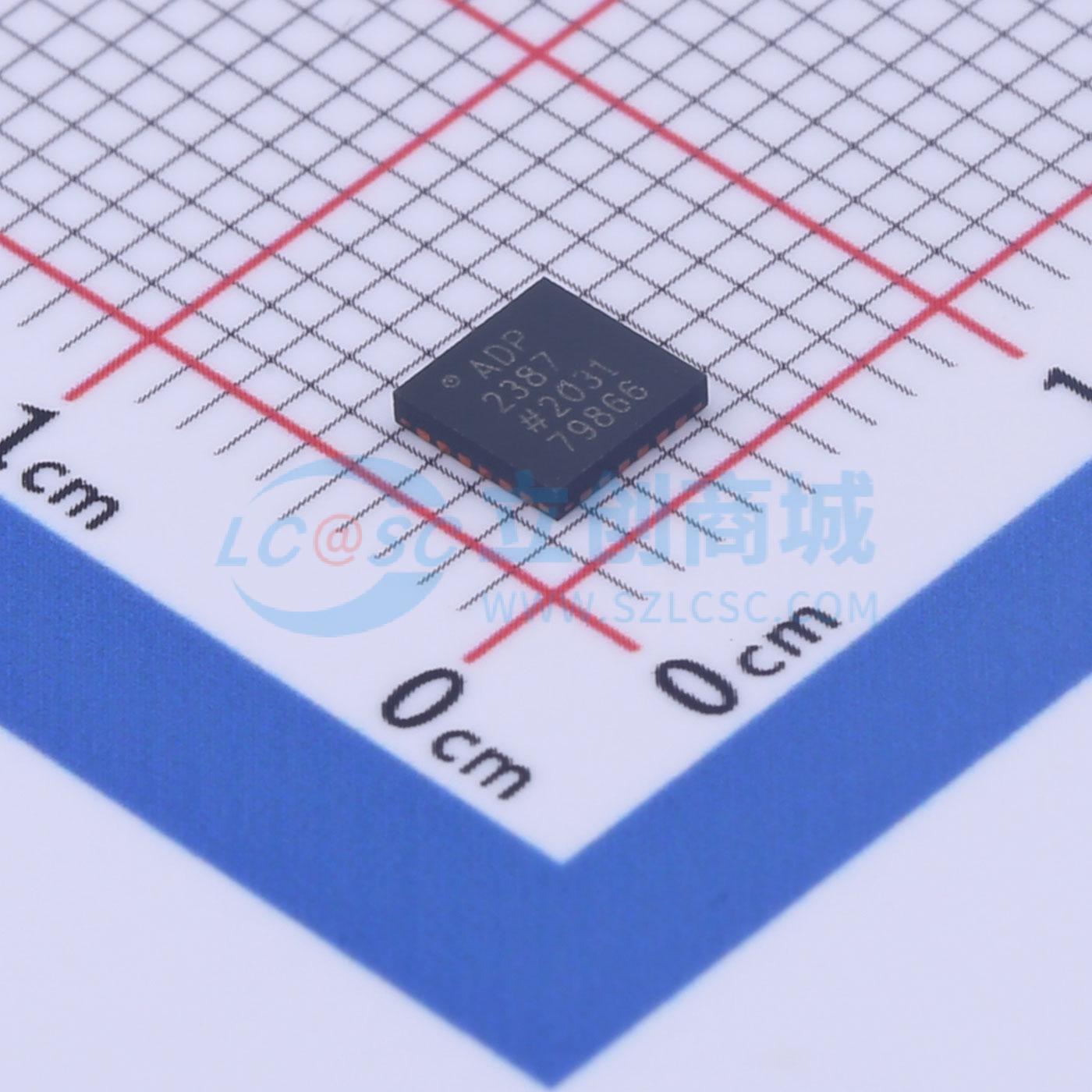

温馨提醒：图片仅供参考，商品以实物为准

ADP2387ACPZN-R7

20 V, 6 A, 同步降压直流-直流转换器

描述: 20 V、6 A同步降压DC-DC稳压器
品牌名称: ADI(亚德诺)
商品型号: ADP2387ACPZN-R7
商品编号: C659177
商品封装: LFCSP-24(4x4)
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

ADP2387是一款同步降压型直流-直流稳压器，集成了一个典型阻值为44 mΩ的高端功率金属氧化物半导体场效应晶体管（MOSFET）和一个典型阻值为11 mΩ的同步整流MOSFET，可在紧凑的4 mmx4 mm LFCSP封装中提供高效解决方案。该器件采用峰值电流模式、固定频率脉冲宽度调制（PWM）控制方案，具有出色的稳定性和瞬态响应。ADP2387的开关频率可在200 kHz至1400 kHz之间进行编程设置。 ADP2387所需的外部元件极少，输入电压范围为4.5 V至20 V。输出电压可在0.6 V至输入电压的90%之间进行调节，可提供高达6 A的连续电流。当IC禁用时，每个IC从输入源汲取的电流小于110 μA。该稳压器适用于需要高效率和设计灵活性的高性能应用。外部补偿和可调软启动功能提供了设计灵活性。电源正常输出和精密使能输入可实现简单可靠的电源排序。可编程电流限制功能允许根据输出电流对电感器进行优化。其他关键特性包括欠压锁定（UVLO）、过压保护（OVP）、过流保护（OCP）、短路保护（SCP）和热关断（TSD）。 ADP2387的结温工作范围为 -40℃至 +125℃，采用24引脚、4 mmx4 mm LFCSP封装。

商品特性

输入电压范围：4.5 V至20 V
集成MOSFET：典型值44 mΩ/典型值11 mΩ
参考电压：0.6 V ± 1 %
连续输出电流：6 A
可编程电流限制阈值
可编程开关频率：200 kHz至1400 kHz
精密使能和电源正常指示
外部补偿
内部软启动，具备外部可调选项
可启动至预充电输出
由ADIsimPower设计工具提供支持

应用领域

通信基础设施
网络和服务器
工业和仪器仪表
医疗保健和医疗设备
中间电源轨转换
直流-直流负载点应用

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(1500个/圆盘，最小起订量 1500 个)

个

起订量：1500 个1500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~20V
	输出电压	600mV~18V
	输出电流	6A
	开关频率	200kHz~1.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	110uA
	开关管(内置/外置)	内置
	输出类型	可调
