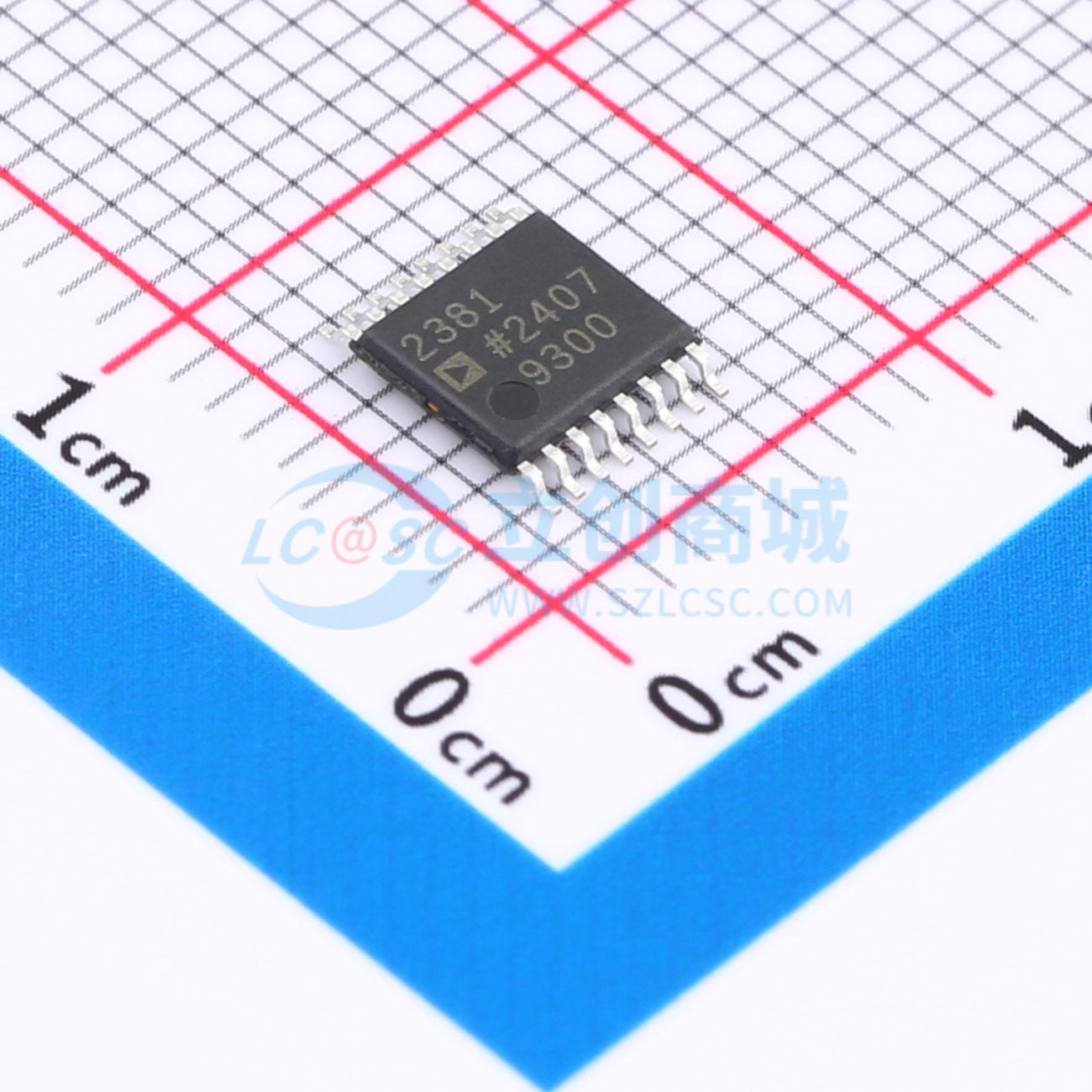

温馨提醒：图片仅供参考，商品以实物为准

ADP2381AREZ-R7

20 V、6 A同步降压调节器，集成低端驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP2381是一款采用电流模式控制的同步降压型直流-直流稳压器。它集成了一个44 mΩ的功率MOSFET和一个低端驱动器，可提供高效解决方案。ADP2381的输入电压范围为4.5 V至20 V，可提供6 A的输出电流
品牌名称: ADI(亚德诺)
商品型号: ADP2381AREZ-R7
商品编号: C659176
商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 1.13克(g)

商品参数

商品概述

ADP2381是一款采用电流模式控制的同步降压型直流-直流稳压器。它集成了一个44 mΩ的功率MOSFET和一个低端驱动器，可提供高效解决方案。ADP2381的输入电压范围为4.5 V至20 V，可提供6 A的输出电流。输出电压可调节至0.6 V至输入电压的90%。ADP2381的开关频率可在250 kHz至1.4 MHz之间进行编程，也可固定在290 kHz或550 kHz。同步功能可使开关频率与外部时钟同步，以最大限度地降低系统噪声。外部补偿和可调节软启动功能为设计提供了灵活性。电源正常输出信号可实现简单可靠的电源排序。其他特性包括可编程欠压锁定（UVLO）、过压保护（OVP）、过流保护（OCP）和热关断（TSD）。 ADP2381的结温工作范围为-40℃至+125℃，采用16引脚TSSOP_EP封装。

商品特性

输入电压：4.5 V至20 V
集成44 mΩ高端MOSFET
0.6 V ± 1%的基准电压（全温度范围）
连续输出电流：6 A
可编程开关频率：250 kHz至1.4 MHz
可与外部时钟同步：250 kHz至1.4 MHz
780°异相同步
可编程欠压锁定
电源正常输出信号
外部补偿
内部软启动（具备外部可调选项）
可启动至预充电输出
由ADIsimPower设计工具提供支持

应用领域

通信基础设施
网络和服务器
工业和仪器仪表
医疗保健和医疗设备
中间电源轨转换
直流-直流负载点应用

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~20V
	输出电压	600mV~18V
	输出电流	6A
	开关频率	250kHz~1.4MHz；290kHz；550kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.8mA
	开关管(内置/外置)	内置
	输出类型	可调
