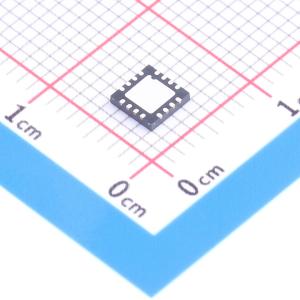

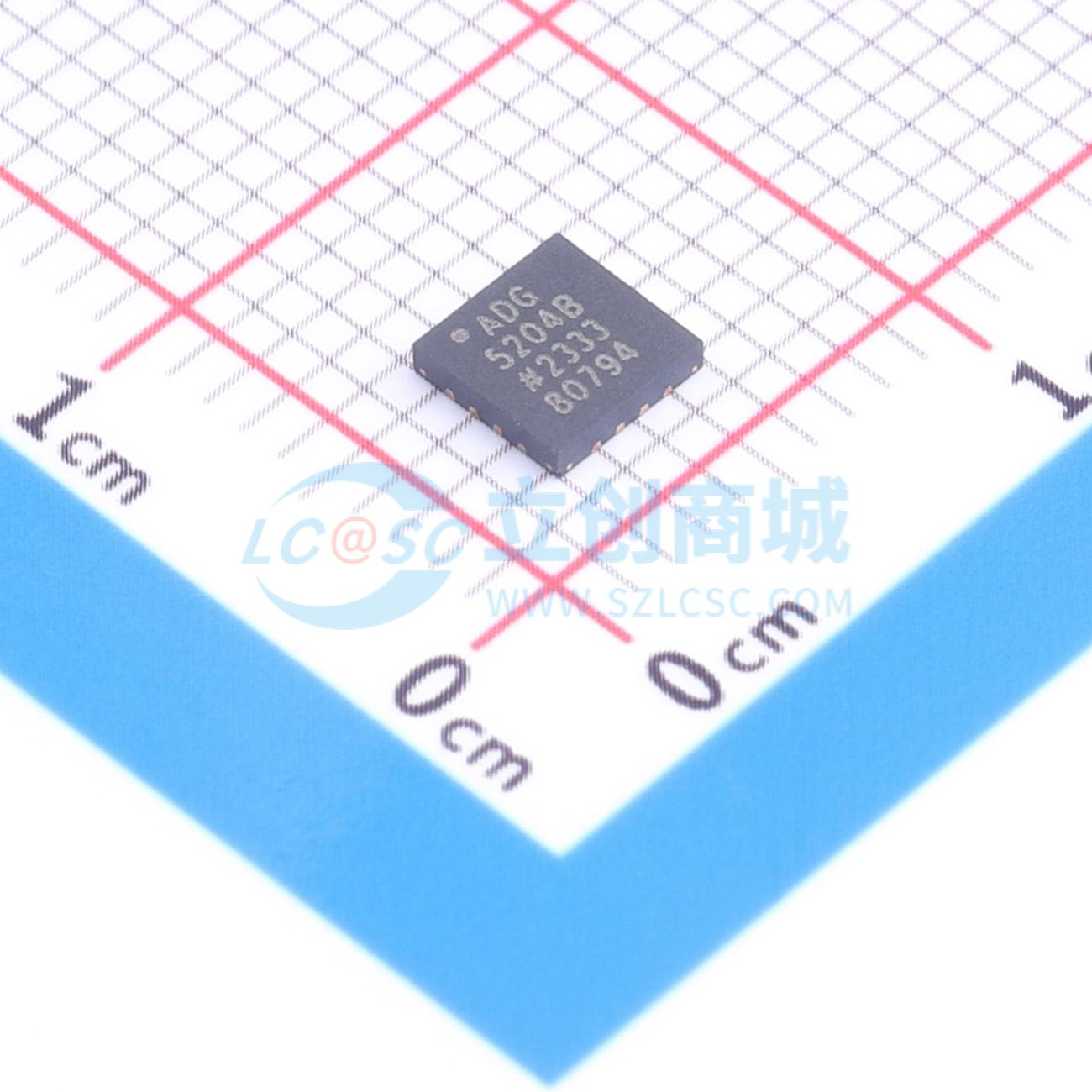

温馨提醒：图片仅供参考，商品以实物为准

ADG5204BCPZ-RL7

高压、防闩锁4通道多路复用器ADG5204

描述: ADG5204是一款高压、防闩锁的4通道模拟多路复用器。具有低电容和低电荷注入特性，适用于数据采集和采样保持应用。
品牌名称: ADI(亚德诺)
商品型号: ADG5204BCPZ-RL7
商品编号: C657431
商品封装: SSOP-14-0.65mm
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

ADG5204是一款互补金属氧化物半导体（CMOS）模拟多路复用器，包含四个单通道。这些开关的超低电容和电荷注入特性，使其成为数据采集和采样保持应用的理想选择，这些应用需要低毛刺和快速稳定。快速的开关速度和高信号带宽使ADG5204适用于视频信号切换。 ADG5204采用沟槽工艺设计，可防止闩锁效应。介电沟槽将P沟道和N沟道晶体管隔开，从而即使在严重过压条件下也能防止闩锁。 ADG5204根据3位二进制地址线A0、A1和EN，将四个输入之一切换到公共输出D。EN引脚为逻辑0时，器件禁用。每个开关导通时双向导通性能相同，且每个开关的输入信号范围可扩展至电源电压。在关断状态下，高达电源电压的信号电平会被阻断。所有开关均具有先断后通的切换动作。

商品特性

抗闩锁
关断源极电容3 pF
关断漏极电容26 pF
电荷注入 -0.6 pC
低泄漏电流：85℃时最大0.4 nA
±98至±22 V双电源供电
9 V至40 V单电源供电
电源最大额定值488 V
在±15 V、±20 V、+12 V和±36 V条件下进行全面规格测试
模拟信号范围从Vs到VDD

应用领域

自动测试设备
数据采集
仪器仪表
音频和视频切换
通信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	1
	工作电压	9V~40V；-22V~-9V
	导通时间(ton)	155ns

	属性	参数值
	导通电阻(Ron)	160Ω
	关闭时间(toff)	150ns
	工作温度	-40℃~+125℃
	导通电容(Con)	30pF
	带宽	136MHz
