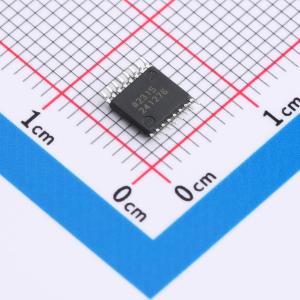

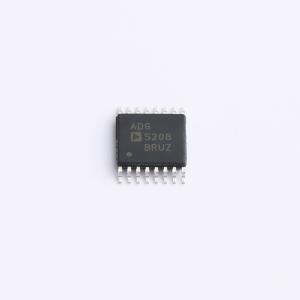

温馨提醒：图片仅供参考，商品以实物为准

ADG5208BRUZ-RL7

高压防闩锁型4/8通道多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADG5208/ADG5209 分别是单片 CMOS 模拟多路复用器，包含八个单通道和四个差分通道。ADG5208 根据 3 位二进制地址线 A0、A1 和 A2，将八个输入中的一个切换至公共输出。ADG5209 根据 2 位二进制地址线 A0 和 A1，将四个差分输入中的一个切换至公共差分输出
品牌名称: ADI(亚德诺)
商品型号: ADG5208BRUZ-RL7
商品编号: C657441
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.41克(g)

商品参数

商品概述

ADG5208/ADG5209分别是单片CMOS模拟多路复用器，包含八个单通道和四个差分通道。ADG5208根据3位二进制地址线A0、A1和A2，将八个输入中的一个切换到公共输出。ADG5209根据2位二进制地址线A0和A1，将四个差分输入中的一个切换到公共差分输出。两款器件均有一个使能（EN）输入，用于使能或禁用器件。当EN禁用时，所有通道关闭。这些开关的超低电容和电荷注入特性使其成为数据采集和采样保持应用的理想解决方案，这些应用需要低毛刺和快速稳定。快速开关速度加上高信号带宽使这些器件适用于视频信号切换。每个开关导通时双向导通性能相同，且每个开关的输入信号范围可扩展至电源电压。在关断状态下，高达电源电压的信号电平会被阻断。

商品特性

抗闩锁
关断源极电容2.9 pF
关断漏极电容34 pF
电荷注入0.2 pC
低导通电阻：典型值160 Ω
±98至±22 V双电源工作
9 V至40 V单电源工作
电源最大额定值488 V
在±15 V、±20 V、+12 V和+36 V条件下全面规格化
模拟信号范围从Vss到VDD
人体模型（HBM）静电放电（ESD）额定值：I/O端口到电源8 kV，I/O端口到I/O端口2 kV，所有其他引脚8 kV

应用领域

自动测试设备
数据采集
仪器仪表
音频和视频切换
通信系统

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	1
	工作电压	9V~40V；-22V~-9V
	导通时间(ton)	125ns

	属性	参数值
	导通电阻(Ron)	160Ω
	关闭时间(toff)	150ns
	工作温度	-40℃~+125℃
	导通电容(Con)	37pF
	带宽	110MHz
