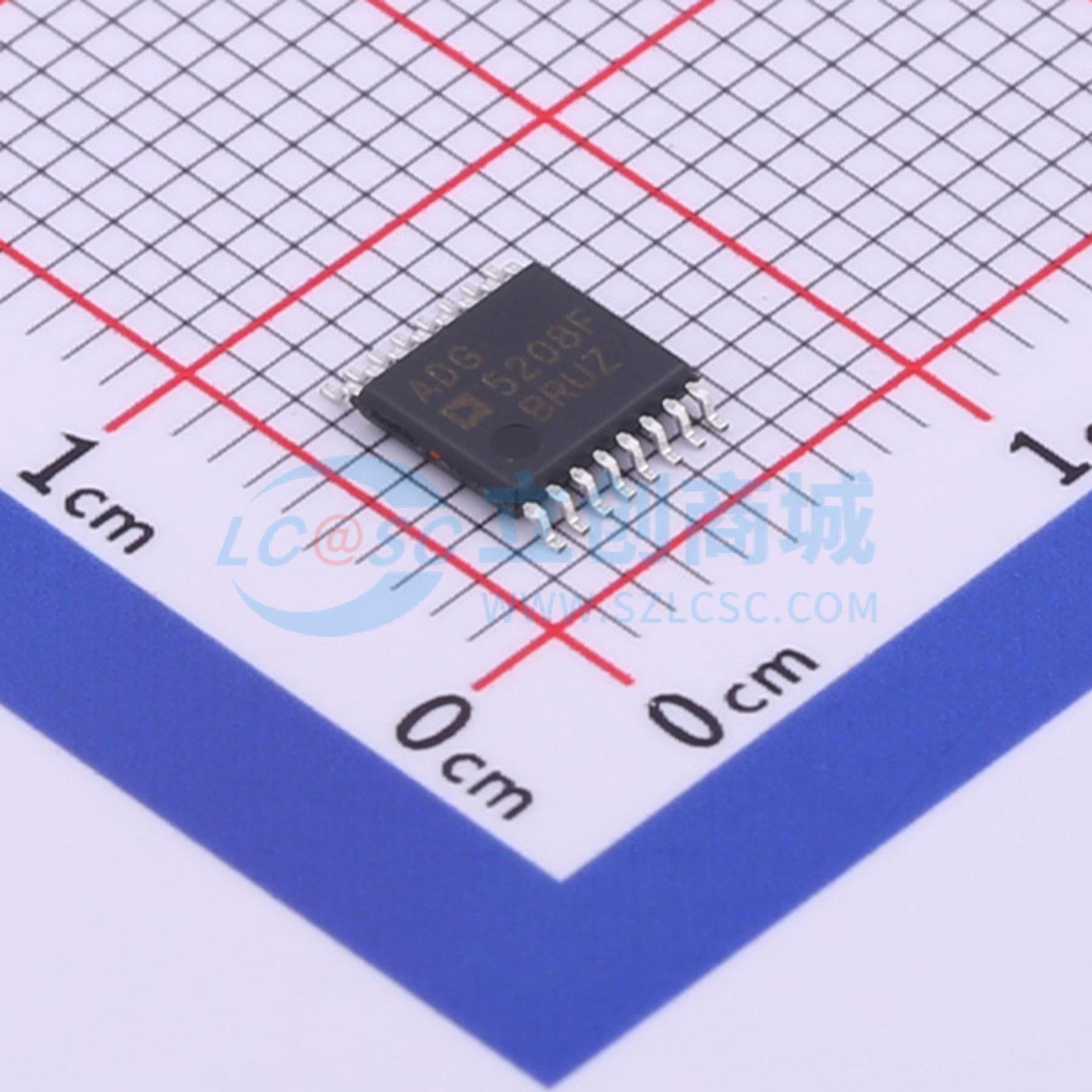

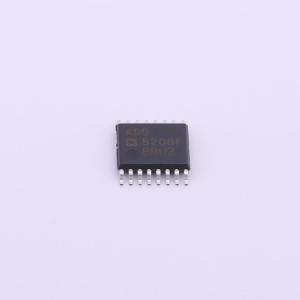

温馨提醒：图片仅供参考，商品以实物为准

ADG5208FBRUZ-RL7

故障保护、−0.4 pC QINJ、8:1 多路复用器

描述: 故障保护、-0.4pCQINJ、8:1多路复用器
品牌名称: ADI(亚德诺)
商品型号: ADG5208FBRUZ-RL7
商品编号: C657443
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.135克(g)

商品参数

商品概述

ADG5208F和ADG5209F分别为8:1和双通道4:1模拟多路复用器。ADG5208F将8路输入中的一路切换至公共输出，ADG5209F将4路差分输入中的一路切换至公共差分输出。两款器件均提供EN输入，用来使能或禁用器件。当接通时，各通道在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在整个工作电压范围内，数字输入与3 V逻辑输入兼容。没有电源时，通道保持关断状态，开关输入处于高阻态。正常工作条件下，如果任一Sx引脚上的模拟输入信号电平超过 VDD 或 VSS ，并且超出幅度达到阈值电压 Vr ，则相应的通道关断，并且漏极引脚将被拉至所超过的电源电压。无论有无供电，相对于地达到 -55 V 或 +55 V 的输入信号电平都会被阻塞。这些开关具有低电容和电荷注入特性，因而是要求低开关毛刺和快速建立时间的数据采集与采样保持应用的理想解决方案。

商品特性

过压保护可达−55 V和 +55 V
掉电保护可达−55 V和 +55 V
源极引脚有过压保护
低电荷注入：−0.4 pC
低导通电容ADG5208F：20 pF；ADG5209F：14 pF
所有条件下都具有防闩锁特性
无数字输入时处于已知状态
模拟信号范围至VDD至 ±22 V双电源供电；8 V至44 V单电源供电
额定电源电压： ±15 V、 ±20 V、 +12 V和 ±36 V
源极引脚具有过压保护功能，可以耐受高于供电轨，达到 -55 V和 +55 V的电压
在未供电情况下，源极引脚的过压保护范围是−55 V至 +55 V
沟槽隔离可防止闩锁
针对低电荷注入和导通电容而优化
ADG5208F/ADG5209F可以采用 ±5 V至 ±22 V的双电源或8 V至44 V的单电源供电

应用领域

模拟输入/输出模块
过程控制/分布式控制系统
数据采集
仪器仪表
自动测试设备
通信系统
继电器替代方案

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	1
	工作电压	8V~44V；5V~22V；-22V~-5V
	导通时间(ton)	170ns

	属性	参数值
	导通电阻(Ron)	250Ω
	关闭时间(toff)	140ns
	工作温度	-40℃~+125℃
	导通电容(Con)	20pF
	带宽	190MHz
