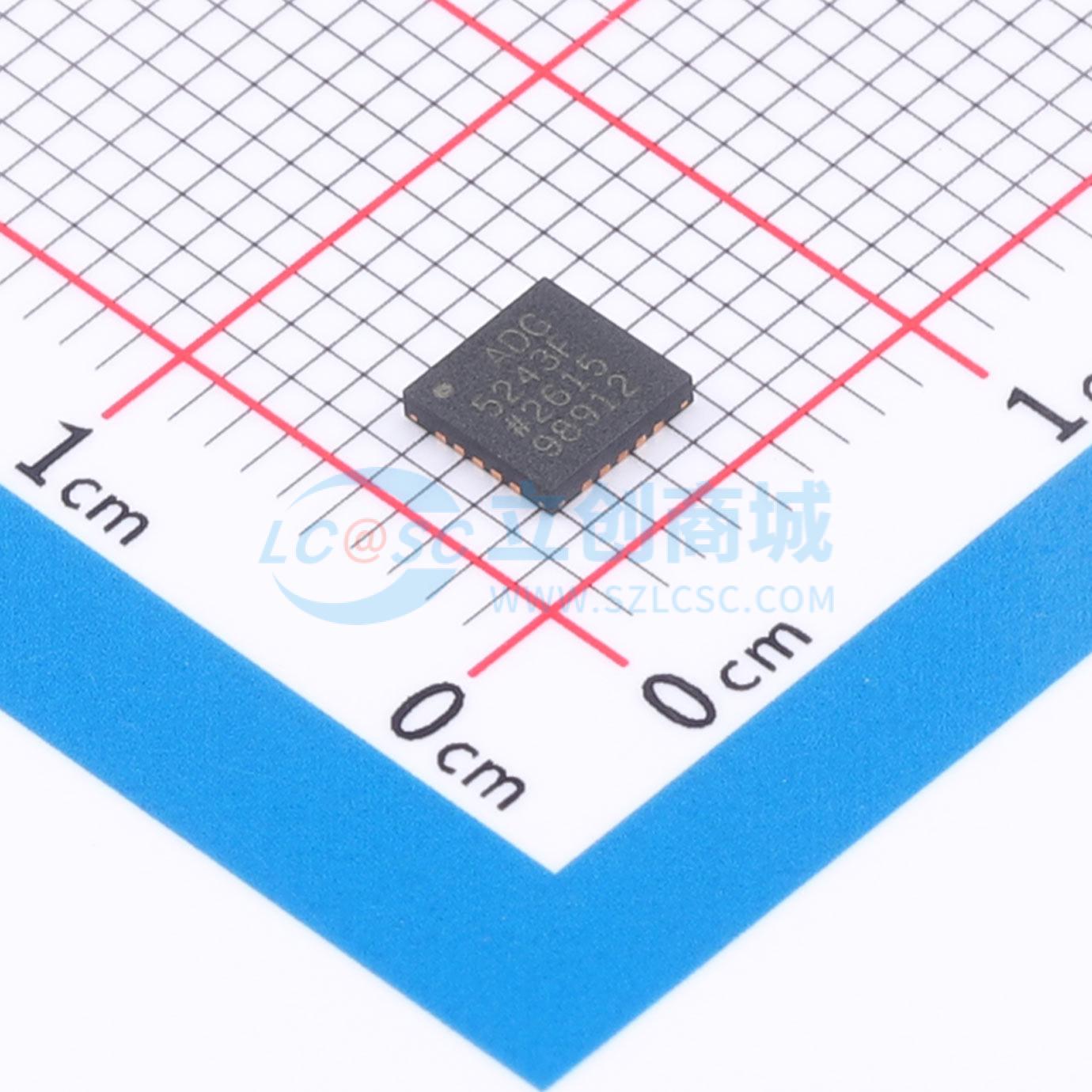

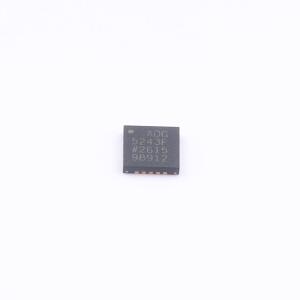

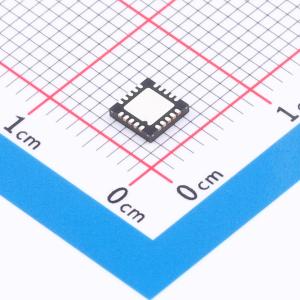

ADG5243FBCPZ-RL7

用户定义故障保护和检测，0.8 pC QINJ，三通道单刀双掷

描述: 用户定义故障保护和检测，0.8pCQINJ，三通道单刀双掷
品牌名称: ADI(亚德诺)
商品型号: ADG5243FBCPZ-RL7
商品编号: C657464
商品封装: LFCSP-20(4x4)
包装方式: 编带
商品毛重: 0.8475克(g)

商品参数

商品概述

ADG5243F包含三个可独立选择的单刀双掷（SPDT）开关。所有通道均具有先断后通的开关动作，可防止在切换通道时出现瞬间短路。使能（EN）输入可启用或禁用该器件。禁用时，所有通道均关闭。每个开关导通时双向导通性能相同，且每个开关的输入信号范围可扩展至电源电压。主电源电压决定导通电阻特性，而副电源电压决定过压保护启动的电压电平。当无电源供电时，通道保持关闭状态，开关输入呈高阻抗。在正常工作条件下，如果任何Sx引脚的模拟输入信号电平超过正故障电压（POSFV）或负故障电压（NEGFV）一个阈值电压（VT），通道将关闭，该Sx引脚变为高阻抗。如果开关被选择为导通状态，则漏极引脚将被拉至超出的副电源电压。在通电和不通电状态下，相对于地高达 -55 V 或 +55 V 的输入信号电平均会被阻断。这些开关的低电容和低电荷注入特性使其成为数据采集和采样保持应用的理想解决方案，这些应用需要低毛刺开关和快速建立时间。

商品特性

用户可定义电源设置过压电平
高达 -55 V 和 +55 V 的过压保护
高达 -55 V 和 ±55 V 的断电保护
源极引脚过压检测
最小副电源电平：单电源4.5 V
中断标志指示故障状态
低电荷注入（QINJ）：0.8 pC
低漏极/源极导通电容：10 pF
在任何情况下均抗闩锁
无数字输入时状态已知
VSS至VDD模拟信号范围：双电源工作时 -22 V至 +22 V
单电源工作时8 V至44 V
在 ±15 V、±20 V、+12 V和 +36 V条件下全面规格化

应用领域

模拟输入/输出模块
过程控制/分布式控制系统
数据采集
仪器仪表
自动测试设备
通信系统
继电器替代

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(1500个/圆盘，最小起订量 1500 个)

个

起订量：1500 个1500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	3:1
	通道数	3
	工作电压	-22V~-5V；5V~22V；8V~44V
	导通时间(ton)	215ns

	属性	参数值
	导通电阻(Ron)	250Ω
	关闭时间(toff)	85ns
	工作温度	-40℃~+125℃
	导通电容(Con)	10pF
	带宽	350MHz
