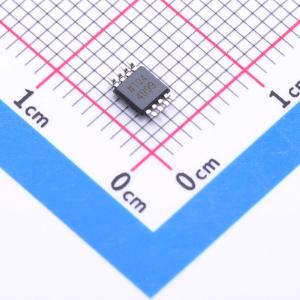

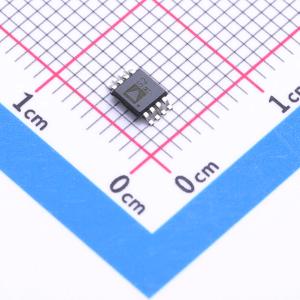

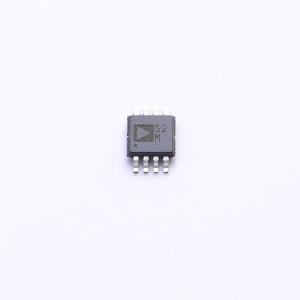

温馨提醒：图片仅供参考，商品以实物为准

ADG5401BRMZ

高压防闩锁型单通道SPST开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADG5401是一款单片工业级互补金属氧化物半导体（CMOS）模拟开关，包含一个抗闩锁的单刀单掷（SPST）开关。该开关导通时，双向导通性能相同，其输入信号范围可扩展至电源电压。关断时，可阻断高达电源电压的信号电平
品牌名称: ADI(亚德诺)
商品型号: ADG5401BRMZ
商品编号: C657485
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.105克(g)

商品参数

商品概述

ADG5401是一款单片工业级互补金属氧化物半导体（CMOS）模拟开关，包含一个抗闩锁的单刀单掷（SPST）开关。该开关导通时双向导通性能相同，输入信号范围可扩展至电源电压。关断时，可阻断高达电源电压的信号电平。这些开关的超低导通电阻和导通电阻平坦度使其成为数据采集和增益切换应用的理想解决方案，在这些应用中，低失真至关重要。抗闩锁结构和高ESD额定值使这些开关在恶劣环境中更加可靠。

商品特性

在所有情况下均抗闩锁
人体模型（HBM）ESD额定值：8 kV
低导通电阻：6.5 Ω
±98至±22 V双电源供电
0至40 V单电源供电
电源最大额定值48 V
在±15 V、±20 V、+12 V和+36 V条件下进行全面规格测试
模拟信号范围从Voo到Vss

应用领域

高压信号路由
自动测试设备
模拟前端电路
精密数据采集
放大器增益选择
工业仪表
继电器替代

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	1
	工作电压	-22V~-9V；9V~40V；9V~22V
	导通时间(ton)	253ns

	属性	参数值
	导通电阻(Ron)	6.5Ω
	关闭时间(toff)	242ns
	工作温度	-40℃~+125℃
	导通电容(Con)	75pF
	带宽	170MHz
