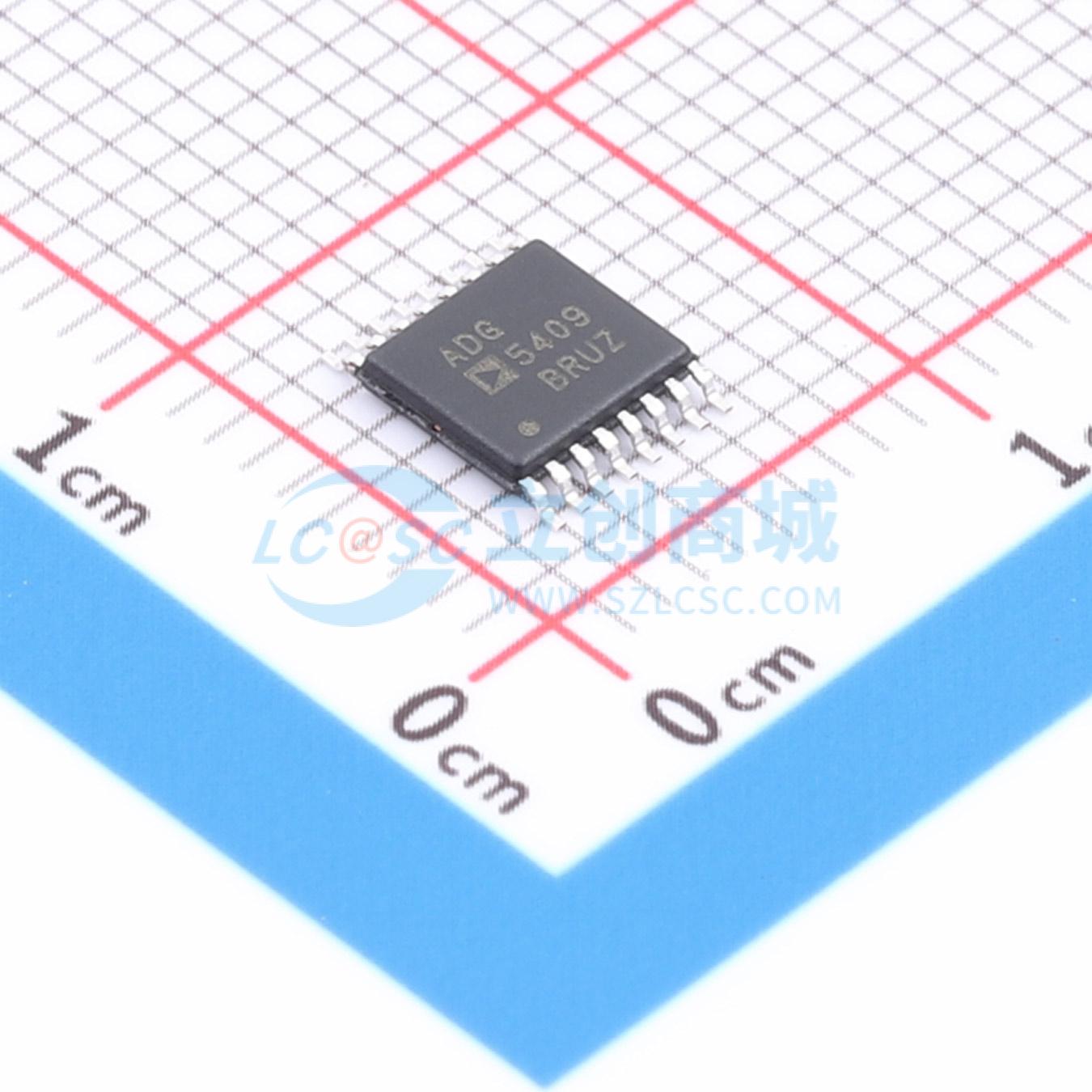

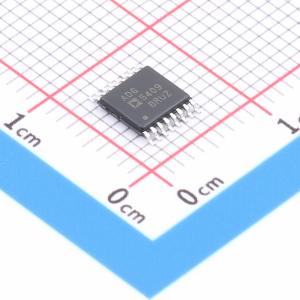

ADG5409BRUZ-REEL7

ADG5408/ADG5409分别是单片CMOS模拟多路复用器，包含八个单通道和四个差分通道。ADG5408根据3位二进制地址线A0、A1和A2，将八个输入中的一个切换到公共输出。ADG5409根据2位二进制地址线A0和A1，将四个差分输入中的一个切换到公共差分输出。

两款器件均有一个使能（EN）输入，用于启用或禁用器件。当EN禁用时，所有通道关闭。导通电阻曲线在整个模拟输入范围内非常平坦，这确保了切换音频信号时具有良好的线性度和低失真。高开关速度也使这些器件适用于视频信号切换。

每个开关导通时双向导通性能相同，且每个开关的输入信号范围可扩展至电源电压。在关断状态下，高达电源电压的信号电平被阻断。

ADG5408/ADG5409没有Vₗ引脚；逻辑电源由片上电压发生器内部产生。

• 抗闩锁
• 8 kV人体模型（HBM）静电放电（ESD）额定值
• 低导通电阻（13.5 Ω）
• ±9 V至±22 V双电源供电
• 9 V至40 V单电源供电
• 48 V最大电源额定值
• 在±15 V、±20 V、+12 V和+36 V条件下全面规格化
• 模拟信号范围从Vₛₛ到VDD

• 继电器替换
• 自动测试设备
• 数据采集
• 仪器仪表
• 音频和视频切换
• 通信系统
