温馨提醒：图片仅供参考，商品以实物为准

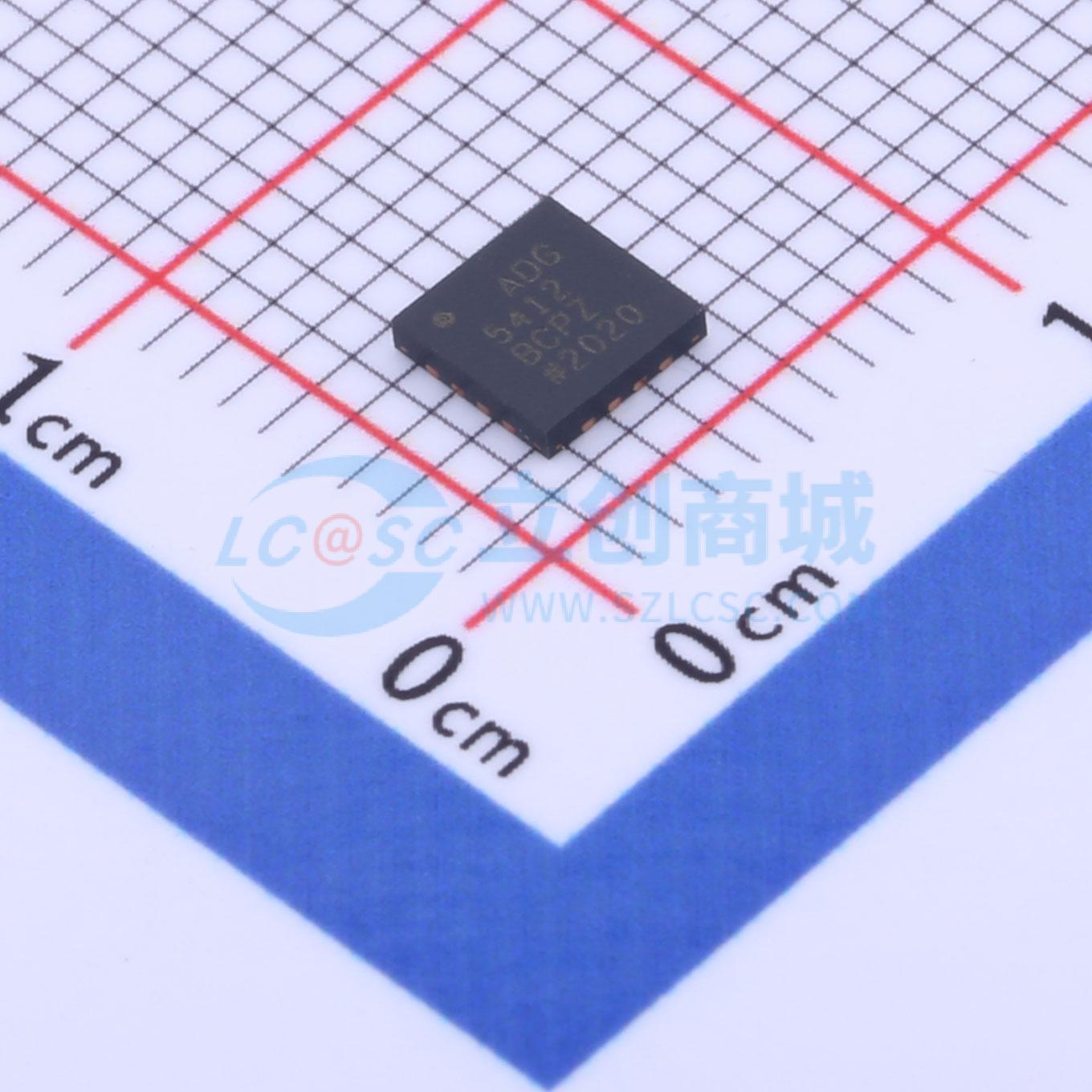

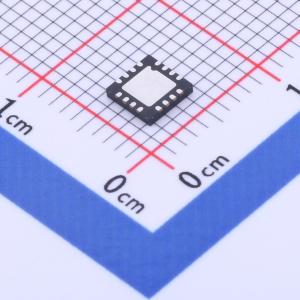

ADG5412BCPZ-REEL7
高电压防锁存四通道单刀单掷开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含四个独立的单刀单掷 (SPST) 开关，具有低导通电阻 (<10 Ω)，适用于双电源和单电源操作。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG5412BCPZ-REEL7
- 商品编号
- C657499
- 商品封装
- LFCSP-16(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 单刀单掷(SPST) | |
| 通道数 | 4 | |
| 工作电压 | -22V~-9V；9V~40V | |
| 导通时间(ton) | 170ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 9.8Ω | |
| 关闭时间(toff) | 120ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 60pF | |
| 带宽 | 167MHz |
商品特性
- 抗闩锁
- 8 kV人体模型(ESD)等级
- 低导通电阻
- ±9至±22 V双电源工作
- 0至40 V单电源工作
- 48 V最大电源电压
- 在±15 V、±20 V、+12 V和+36 V下完全指定
- 从Vss到VDD的模拟信号范围
应用领域
- 继电器替代
- 自动测试设备
- 数据采集
- 仪器仪表
- 音频和视频切换
- 通信系统
