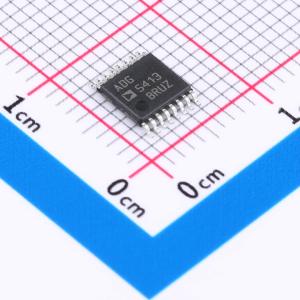

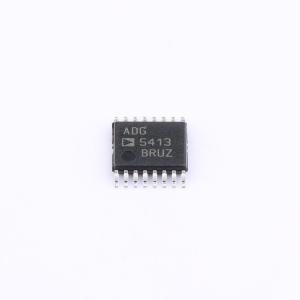

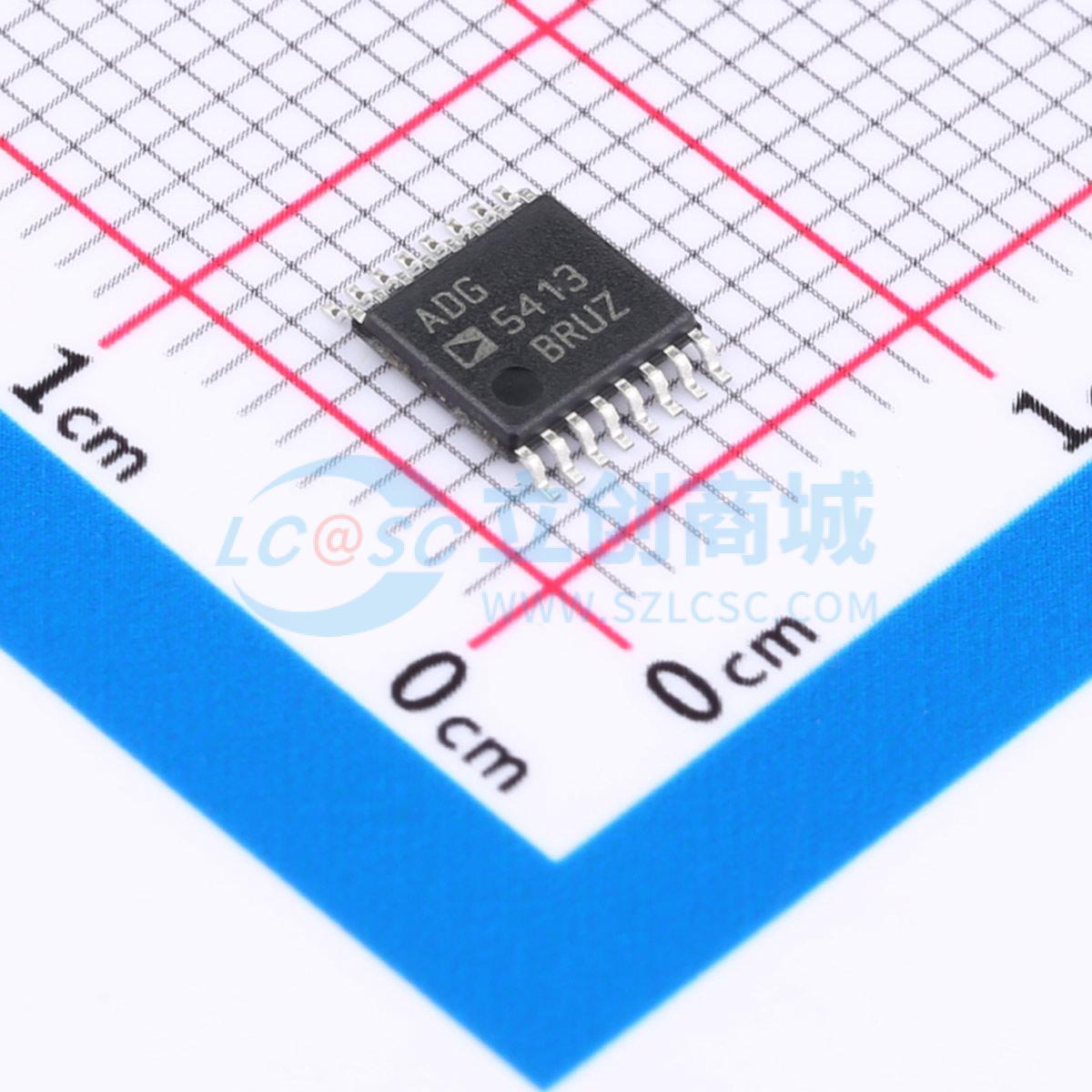

温馨提醒：图片仅供参考，商品以实物为准

ADG5413BRUZ-REEL7

高电压防闩锁四通道单刀单掷开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADG5413包含四个独立的单刀单掷(SPST)开关。具有低导通电阻(<10 Ω)，±9V至±22V双电源操作，9V至40V单电源操作。
品牌名称: ADI(亚德诺)
商品型号: ADG5413BRUZ-REEL7
商品编号: C657514
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.128克(g)

商品参数

商品概述

ADG5412/ADG5413包含四个独立的单刀单掷（SPST）开关。ADG5412开关在逻辑1时导通。ADG5413有两个开关的数字控制逻辑与ADG5412类似；不过，另外两个开关的逻辑是反相的。每个开关导通时双向导通性能相同，且每个开关的输入信号范围可扩展至电源电压。在关断状态下，高达电源电压的信号电平会被阻断。 ADG5412和ADG5413没有Vₗ引脚。在整个工作电源电压范围内，数字输入与3V逻辑输入兼容。导通电阻曲线在整个模拟输入范围内非常平坦，这确保了切换音频信号时具有良好的线性度和低失真。高开关速度也使这些器件适用于视频信号切换。ADG5413具有先断后通的开关动作，适用于多路复用器应用。

商品特性

抗闩锁
8kV人体模型（HBM）静电放电（ESD）等级
低导通电阻（<0）
±98至±22V双电源供电
0至40V单电源供电
48V电源最大额定值
在±15V、±20V、+12V和+36V条件下进行全面规格测试
从Vₛₛ到VDD的模拟信号范围

应用领域

继电器替代
自动测试设备
数据采集
仪器仪表
音频和视频切换
通信系统

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	-
	工作电压	-22V~-9V；9V~22V
	导通时间(ton)	170ns

	属性	参数值
	导通电阻(Ron)	9.8Ω
	关闭时间(toff)	120ns
	工作温度	-40℃~+125℃
	导通电容(Con)	60pF
	带宽	167MHz
