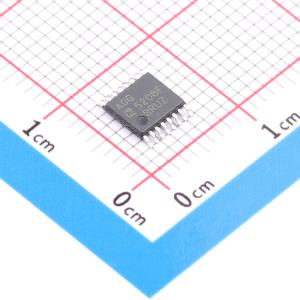

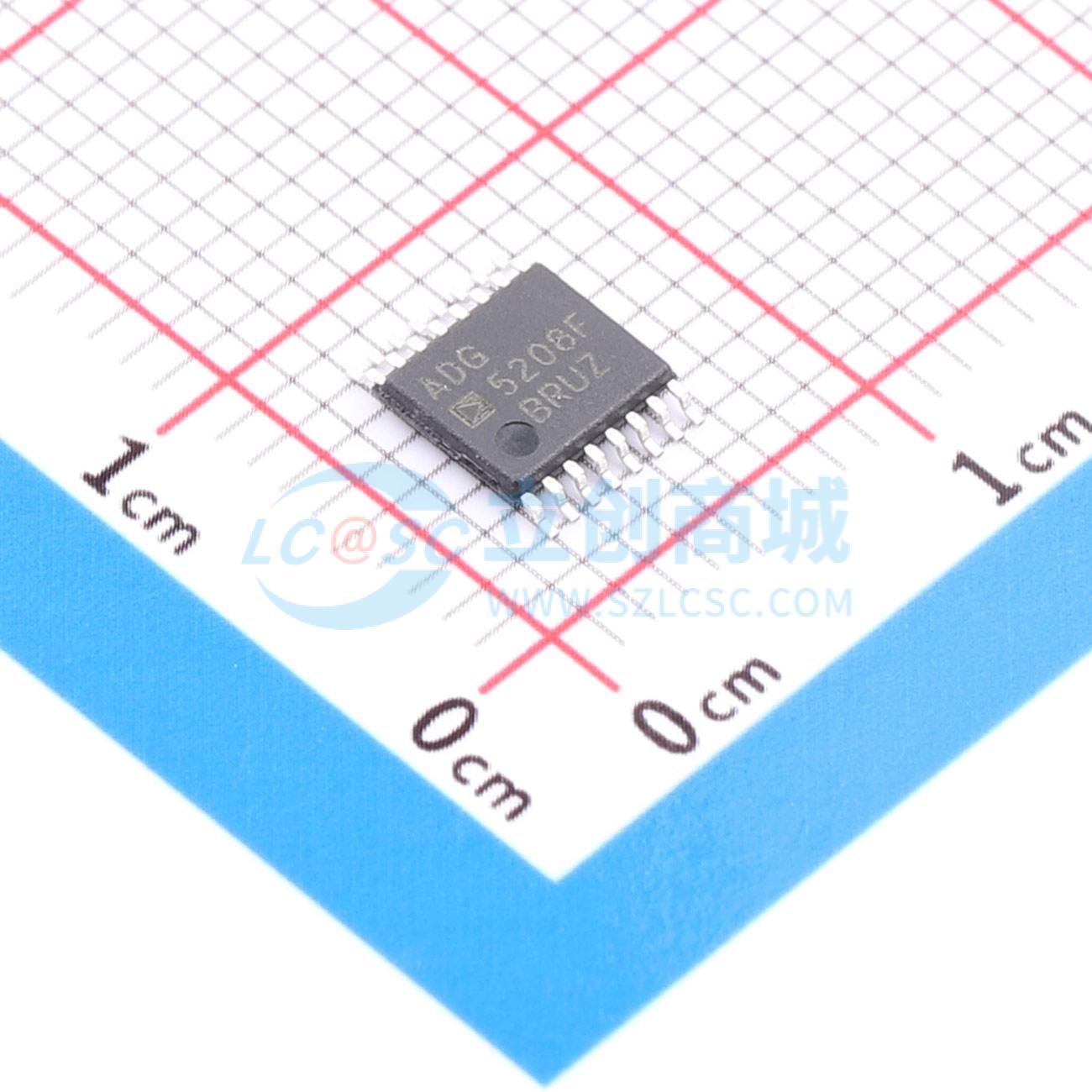

ADG5208FBRUZ

ADG5208F/ADG5209F 8:1/双4:1多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADG5208F和ADG5209F是8:1和双4:1模拟多路复用器。ADG5208F将八个输入之一切换到一个公共输出，而ADG5209F将四个差分输入之一切换到一个公共差分输出。
品牌名称: ADI(亚德诺)
商品型号: ADG5208FBRUZ
商品编号: C657442
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.19克(g)

商品参数

商品概述

ADG5208F和ADG5209F分别为8:1和双4:1模拟多路复用器。ADG5208F可将八个输入中的一个切换至公共输出，ADG5209F可将四个差分输入中的一个切换至公共差分输出。两款器件均设有EN输入，用于使能或禁用器件。每个通道导通时双向导通性能相同，且每个通道的输入信号范围可扩展至电源电压。在整个工作电源范围内，数字输入与3 V逻辑输入兼容。无电源供电时，通道保持关断状态，开关输入呈高阻抗。在正常工作条件下，若任意Sx引脚的模拟输入信号电平超出正故障电压（VDD）或负故障电压（VSS）一个阈值电压（VT），通道将关断，该Sx引脚变为高阻抗。若故障通道被选中，漏极引脚将被拉至超出的次级电源电压。在供电和无供电状态下，相对于地的高达 -55 V或 +55 V的输入信号电平都会被阻断。这些开关的低电容和低电荷注入特性使其成为数据采集和采样保持应用的理想解决方案，这些应用需要低毛刺切换和快速建立时间。

商品特性

高达 -55 V和 +55 V的过压保护
高达 -55 V和 ±55 V的掉电保护
源极引脚过压检测
低电荷注入（QINJ）： -0.4 pC
低导通电容 ADG5208F：20 pF ADG5209F：14 pF
在任何情况下都抗闩锁
无数字输入时状态已知
VSS至VDD模拟信号范围 ±V至 ±22 V双电源工作 8 V至44 V单电源工作在 ±15 V、±20 V、+12 V和 +36 V条件下全面规格化

应用领域

模拟输入/输出模块
过程控制/分布式控制系统
数据采集
仪器仪表
自动测试设备
通信系统
继电器替代

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(96个/管，最小起订量 1 个)

个

起订量：1 个96个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	-
	工作电压	5V~22V；-22V~-5V；8V~44V
	导通时间(ton)	180ns

	属性	参数值
	导通电阻(Ron)	250Ω
	关闭时间(toff)	95ns
	工作温度	-40℃~+85℃
	导通电容(Con)	20pF
	带宽	190MHz
