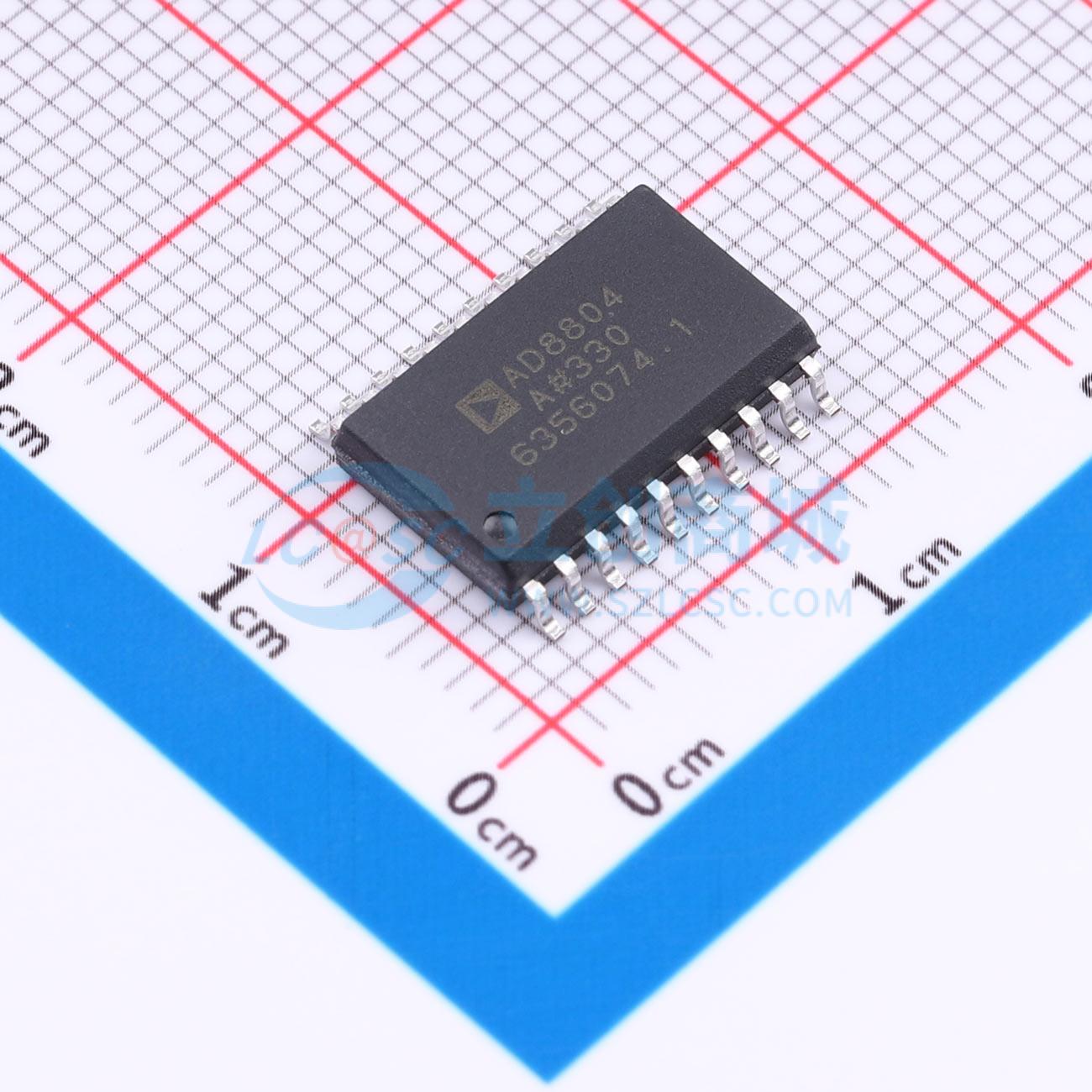

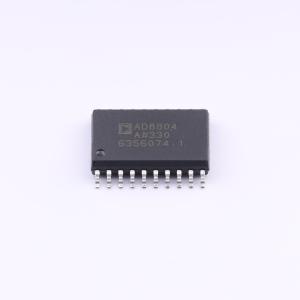

AD8804ARZ

12通道的AD8802/AD8804在紧凑的20引脚封装中提供独立的数字可控电压输出。这款电位器分压器TrimDAC可在新设计中替代机械微调电位器的功能。AD8802/AD8804非常适合直流电压调节应用。 AD8802可通过串行接口微控制器端口轻松编程，其中间刻度预设功能使其非常适合在调节从标称值开始的情况下替代电位器。诸如视频放大器的增益控制、视频设备中的压控频率和带宽、CRT计算机图形显示器中的几何校正和自动调节等应用，只是这些器件众多理想应用中的一部分。AD8804可独立控制电位器分压器的高端和低端，允许通过VREFL引脚设置单独的零刻度电压。这有助于在允许电压控制范围有限的设备中最大化分辨率。 AD8802/AD8804内部包含12个电压输出数模转换器，共享一个公共参考电压输入。 每个DAC都有自己的DAC锁存器，用于保持其输出状态。这些DAC锁存器通过内部串并移位寄存器更新，该寄存器通过标准的三线串行输入数字接口加载数据。串行数据输入字被解码，前4位确定要加载数据的DAC锁存器地址，后8位为数据。AD8802/AD8804在5V电源下仅消耗10μA电流。此外，在关断模式下，参考输入电流消耗也降至10μA，同时保存DAC锁存器设置，以便在恢复正常操作后使用。 AD8802/AD8804提供20引脚塑料DIP、SOIC - 20表面贴装封装和1mm薄型TSSOP - 20封装。

• 替代12个电位器
• 独立可编程输出
• 三线SPI兼容串行输入
• 电源关断功耗<55μW（包括IDD和IREF）
• AD8802具有中间刻度预设功能
• AD8804具有独立的VREFL范围设置
• +3V至+5V单电源供电

• 自动调节
• 微调电位器替代
• 视频和音频设备增益与偏移调节
• 便携式和电池供电设备
