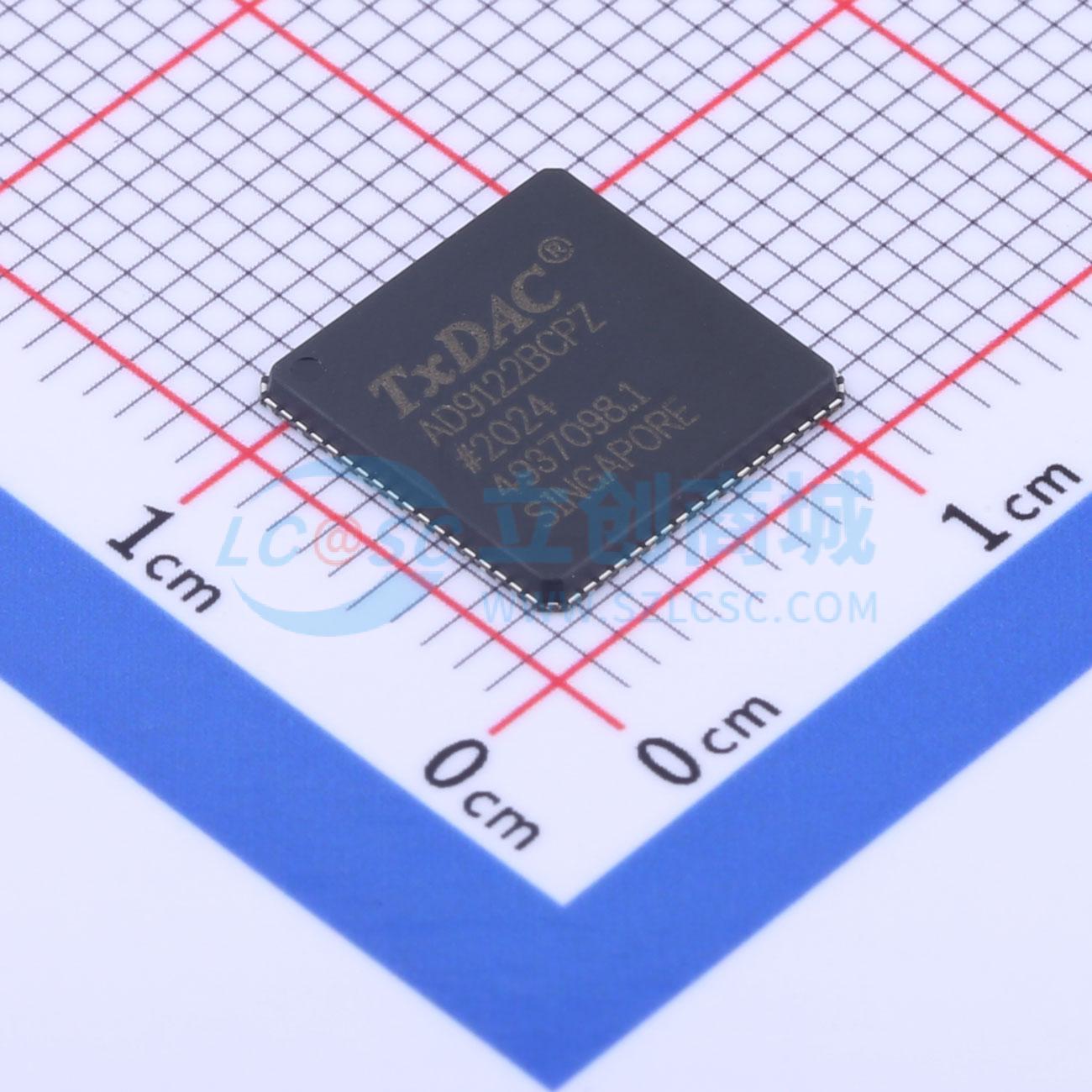

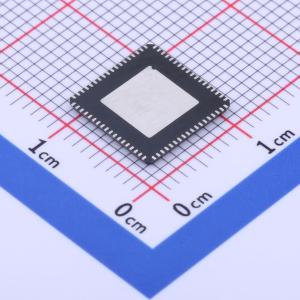

温馨提醒：图片仅供参考，商品以实物为准

AD9122BCPZRL

双通道16位1230 MSPS数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道、16位、1200MSPS、TxDAC®®数模转换器
品牌名称: ADI(亚德诺)
商品型号: AD9122BCPZRL
商品编号: C653200
商品封装: LFCSP-72(10x10)
包装方式: 编带
商品毛重: 0.427克(g)

商品参数

商品概述

AD9122是一款双通道、16位、高动态范围数模转换器(DAC)，提供1200 MSPS采样速率，可以产生最高达奈奎斯特频率的多载波。它具有针对直接变频传输应用进行优化的特性，包括复数数字调制以及增益与失调补偿。DAC输出经过优化，可以与模拟正交调制器无缝接口。四线式串行端口接口允许对许多内部参数进行编程和回读。满量程输出电流可以在8.7 mA至31.7 mA范围内进行编程。该器件采用72引脚LFCSP封装。

商品特性

灵活的LVDS接口允许字、字节或半字节加载
单载波W-CDMA ACLR = 82 dBc(122.88 MHz中频)
可调模拟输出：8.7 mA至31.7 mA，RL = 25 Ω至50 Ω
新颖的2×/4×/8×插值器/复数调制器允许将载波放在DAC带宽中的任意位置
增益与相位调整支持边带抑制
多芯片同步接口
高性能、低噪声锁相环(PLL)时钟倍频器
数字反sinc滤波器
低功耗(全部工作条件下)：1.5 W (1.2 GSPS)，800 mW (500 MSPS)
72引脚、裸露焊盘LFCSP封装

应用领域

无线基础设施
W-CDMA、CDMA2000、TD-SCDMA、WiMAX、GSM、LTE
数字高/低中频合成
发射分集
宽带通信：LMDS/MMDS、点对点

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	2
	接口类型	LVDS
	工作电压	1.8V~3.47V
	稳定时间	20ns

	属性	参数值
	输出类型	-
	积分非线性	3.7LSB
	工作温度	-40℃~+85℃
	基准电压源	内置
	基准电压源温漂	30ppm/℃
	数据速率	1.2GHz
