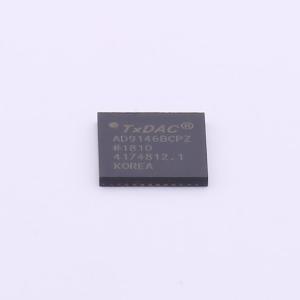

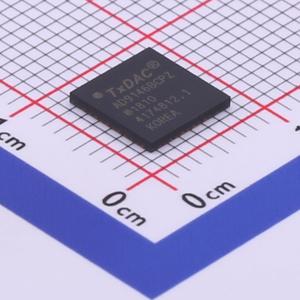

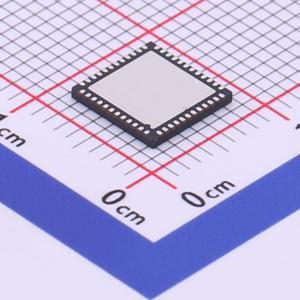

AD9146BCPZ

AD9146 双通道 16bit 1230 MSPS 数模转换器

描述: AD9146 是一款双通道、16位、高动态范围数模转换器 (DAC)，提供 1000 MSPS 的采样率，适用于多载波生成到奈奎斯特频率。
品牌名称: ADI(亚德诺)
商品型号: AD9146BCPZ
商品编号: C653213
商品封装: LFCSP-48(7x7)
包装方式: 托盘
商品毛重: 1.267714克(g)

商品参数

商品概述

AD9146是一款双路、16位、高动态范围数模转换器（DAC），在标称电源下采样率可达1000 MSPS，在提高电源电压时采样率可达1230 MSPS，允许生成高达奈奎斯特频率的多载波信号。 AD9146 TxDAC+具备针对直接转换发射应用优化的特性，包括复数数字调制以及增益和失调补偿。DAC输出经过优化，可与模拟正交调制器（如ADL 537x F-MOD系列）实现无缝接口。三线串行端口接口可对许多内部参数进行编程/回读。满量程输出电流可在8.7 mA至31.7 mA范围内进行编程。AD9146采用48引脚LFCSP封装。

商品特性

灵活的LVDS接口支持字节或半字节加载
在122.88 MHz中频下，单载波W-CDMA邻道泄漏比（ACLR）为80 dBc
模拟输出：可在8.7 mA至31.7 mA之间调节，R1为25 Ω至50 Ω
集成2倍/4倍内插器/复数调制器，允许载波置于DAC带宽内的任意位置
具备增益、直流失调和相位调整功能，用于边带抑制
多个芯片同步接口
高性能、低噪声PLL时钟倍频器
数字反sinc滤波器
低功耗：在1.0 GSPS、满工作条件下功耗为1.2 W，在500 MSPS时功耗为800 mW
48引脚、裸露焊盘LFCSP封装

应用领域

无线基础设施
W-CDMA、CDMA2000、TD-SCDMA、WiMAX、GSM、LTE
数字高或低中频合成
发射分集
宽带通信：LMDS/MMDS、点对点通信

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(1个/托盘，最小起订量 1 个)

个

起订量：1 个1个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	2
	接口类型	-
	工作电压	1.71V~3.47V

	属性	参数值
	稳定时间	20ns
	输出类型	-
	积分非线性	3.7LSB
	工作温度	-40℃~+85℃
