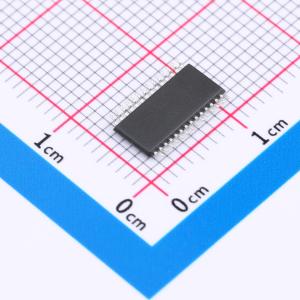

AD9203ARUZRL7

一款单片低功耗、单电源、10 位、40 MSPS 模数转换器，片上集成电压基准。采用多级差分流水线架构，保证在整个工作温度范围内无漏码。其输入范围可在 1 V 至 2 V 峰 - 峰值之间调节。具备片上可编程基准，也可选择外部基准，以满足应用的直流精度和温度漂移要求。在较低采样率下工作时，可使用外部电阻降低功耗。采用单时钟输入控制所有内部转换周期。通过 DFS 引脚，数字输出数据可呈现为直二进制或二进制补码输出格式。超量程信号 (OTR) 指示溢出情况，可与最高有效位配合使用，以确定是超量程还是欠量程。可在 2.7 V 至 3.6 V 的电源范围内工作。适用于工业级 -40°C 至 +85°C 温度范围，采用 28 引脚 TSSOP 封装。

• CMOS 10 位、40 MSPS 采样 A/D 转换器
• 功耗：74 mW（3 V 电源，40 MSPS）；17 mW（3 V 电源，5 MSPS）
• 2.7 V 至 3.6 V 电源下工作
• 差分非线性：−0.25 LSB
• 掉电（待机）模式，0.65 mW
• 有效位数：9.55（fIN = 20 MHz 时）
• 超量程指示
• 片上电压基准可调
• 中频欠采样高达 N = 130 MHz
• 输入范围：1 V 至 2 V 峰 - 峰值差分或单端
• 功耗可调
• 内部钳位电路

• CCD 成像
• 视频
• 便携式仪器
• 中频和基带通信
• 电缆调制解调器
• 医学超声
