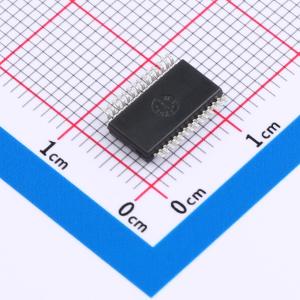

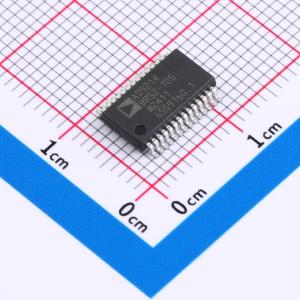

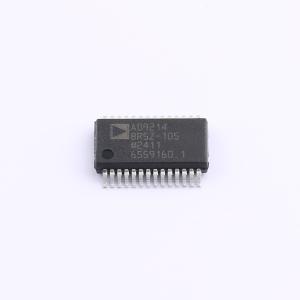

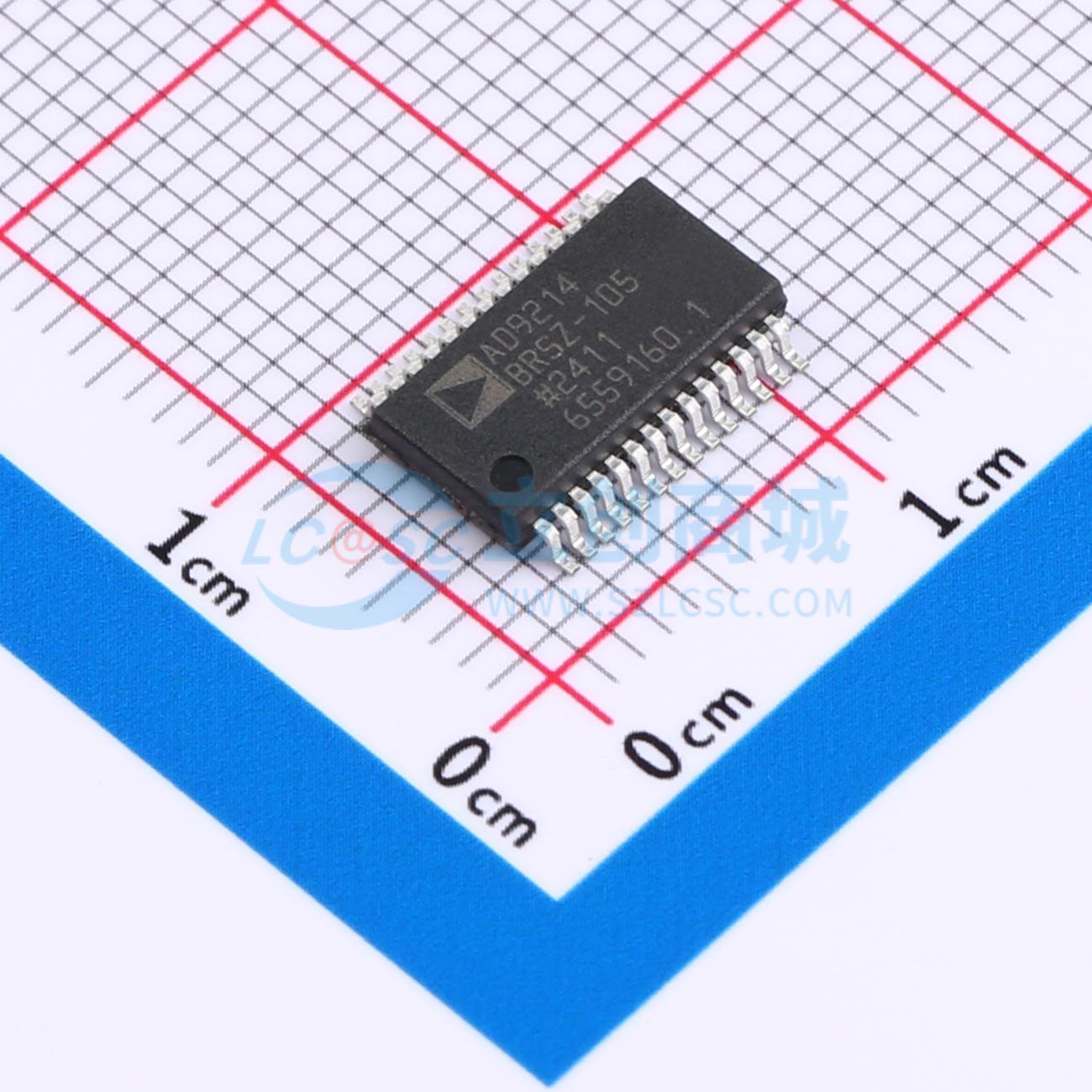

AD9214BRSZ-105

10 位、65 MSPS/80 MSPS/105 MSPS 3 V 模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD9214是一款10位单片采样模数转换器(ADC)，具有片上跟踪保持电路，适用于低成本、低功耗、小尺寸和易于使用的设计。
品牌名称: ADI(亚德诺)
商品型号: AD9214BRSZ-105
商品编号: C653256
商品封装: SSOP-28-208mil
包装方式: 管装
商品毛重: 0.68克(g)

商品参数

商品概述

AD9214是一款10位单片采样模数转换器（ADC），内置跟踪保持电路，针对低成本、低功耗、小尺寸和易用性进行了优化。该产品的转换速率最高可达105 MSPS，在整个工作范围内具有出色的动态性能。该ADC仅需一个3.3 V（2.7 V至3.6 V）单电源和一个编码时钟即可实现全性能运行。在许多应用中，无需外部基准或驱动组件。数字输出与TTL/CMOS兼容，单独的输出电源引脚支持与3.3 V或2.5 V逻辑接口。时钟输入与TTL/CMOS兼容。在掉电状态下，功耗降至30 mW。增益选项支持1 V p-p或2 V p-p的模拟信号输入摆幅。 AD9214采用先进的CMOS工艺制造，提供28引脚表面贴装塑料封装（28-SSOP），工作温度范围为工业级 -40°C至 +85°C。

商品特性

在39 MHz模拟输入（–0.5 dBFS）时，SNR = 57.1 dB
低功耗：65 MSPS时为190 mW；105 MSPS时为285 mW
30 mW掉电模式
300 MHz模拟带宽
片内基准和跟踪/保持
1 V p-p或2 V p-p模拟输入范围可选
3.3 V单电源供电（2.7 V至3.6 V）
补码或偏移二进制数据格式可选

应用领域

电池供电仪器
手持式示波表
低成本数字示波器
超声设备
电缆反向路径
宽带无线
住宅电力线网络

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(47个/管，最小起订量 1 个)

个

起订量：1 个47个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	105MHz
	通道数	1
	工作电压	2.7V~3.6V
	接口类型	并行
	差分输入	是
	积分非线性	1.5LSB
	工作温度	-40℃~+85℃

	属性	参数值
	信噪比	53dB
	时钟/振荡器	外置
	时钟频率(fc)	105MHz
	基准电压源	内置
	基准电压源温漂	80ppm/℃
	可变增益	支持
	静态电流	10mA
	全量程范围(FSR)	1V；2V
