AD9216BCPZ-105

AD9216是一款双路、3 V、10位、105 MSPS的模数转换器（ADC）。它具备双路高性能采样保持放大器（SHA）和一个集成式电压基准。AD9216采用多级差分流水线架构，并带有输出误差校正逻辑，可提供10位精度，并保证在高达105 MSPS的数据速率下，整个工作温度范围内无漏码。宽带宽差分SHA支持多种用户可选的输入范围和偏移，包括单端应用。AD9216适用于各种应用，包括在连续通道中切换满量程电压电平的多路复用系统，以及对远超奈奎斯特速率的频率输入进行采样。

双路单端时钟输入用于控制所有内部转换周期。AD9216配备占空比稳定器，可补偿时钟占空比的大幅变化，使转换器保持出色性能。数字输出数据以直二进制或二进制补码格式呈现。

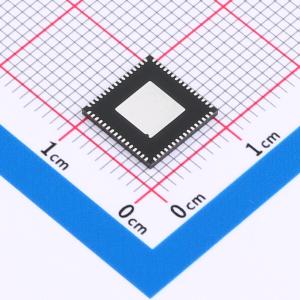

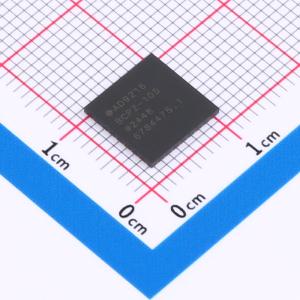

AD9216采用先进的CMOS工艺制造，提供节省空间的无铅64引脚LFCSP（9 mm×9 mm）封装，工作温度范围为工业级的 -40°C至 +85°C。

• 集成双路10位ADC
• 单3 V电源供电
• 信噪比（SNR） = 57.6 dBc（至奈奎斯特频率，AD9216 - 105）
• 无杂散动态范围（SFDR） = 74 dBc（至奈奎斯特频率，AD9216 - 105）
• 低功耗：105 MSPS时每通道150 mW
• 差分输入，3 dB带宽为300 MHz
• 出色的串扰抑制能力 < -80 dB
• 偏移二进制或二进制补码数据格式
• 时钟占空比稳定器

• 超声设备
• 通信接收机中的中频采样（3G、无线电点对点、本地多点分配系统（LMDS）、多路微波分配系统（MMDS））
• 电池供电仪器
• 手持式示波表
• 低成本数字示波器
