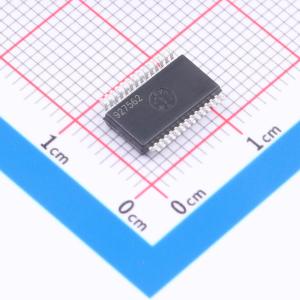

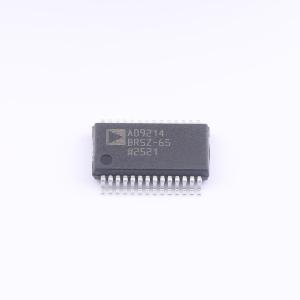

AD9214BRSZ-65

AD9214是一款10位单片采样模数转换器（ADC），内置跟踪保持电路，针对低成本、低功耗、小尺寸和易用性进行了优化。该产品的转换速率最高可达105 MSPS，在整个工作范围内具有出色的动态性能。 该ADC仅需一个3.3 V（2.7 V至3.6 V）单电源和一个编码时钟即可实现全性能运行。在许多应用中，无需外部基准或驱动组件。数字输出与TTL/CMOS兼容，单独的输出电源引脚支持与3.3 V或2.5 V逻辑接口。 时钟输入与TTL/CMOS兼容。在掉电状态下，功耗降至30 mW。增益选项支持1 V p-p或2 V p-p的模拟信号输入摆幅。 AD9214采用先进的CMOS工艺制造，提供28引脚表面贴装塑料封装（28-SSOP），工作温度范围为工业级 -40°C至 +85°C。

• 在39 MHz模拟输入（–0.5 dBFS）时，SNR = 57.1 dB
• 低功耗：65 MSPS时为190 mW；105 MSPS时为285 mW
• 30 mW掉电模式
• 300 MHz模拟带宽
• 片内基准和跟踪/保持
• 1 V p-p或2 V p-p模拟输入范围可选
• 3.3 V单电源供电（2.7 V至3.6 V）
• 补码或偏移二进制数据格式可选

• 电池供电仪器
• 手持式示波表
• 低成本数字示波器
• 超声设备
• 电缆反向路径
• 宽带无线
• 住宅电力线网络
