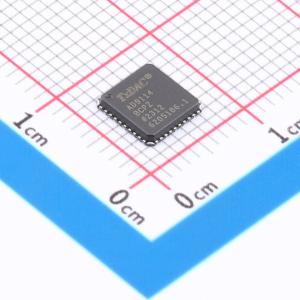

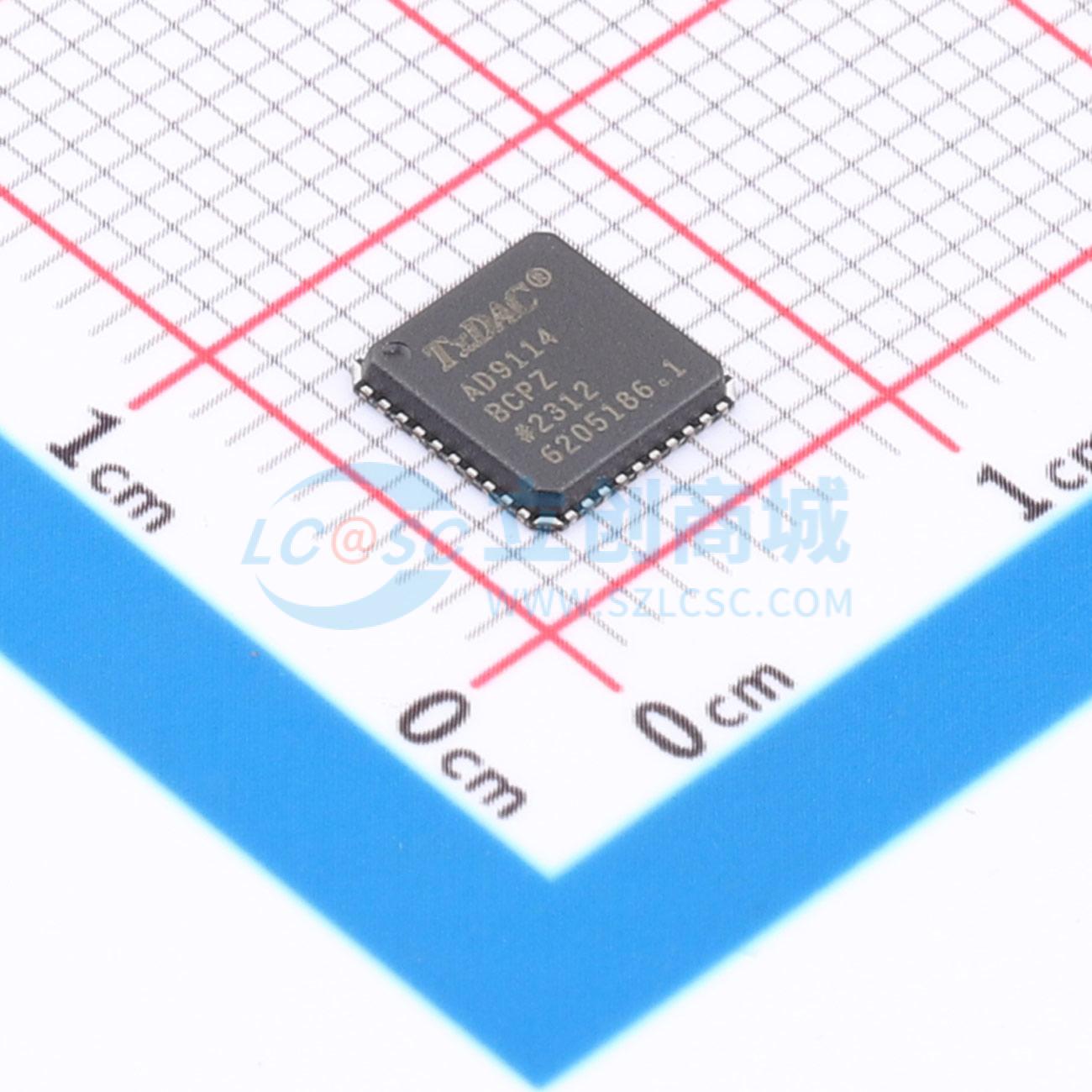

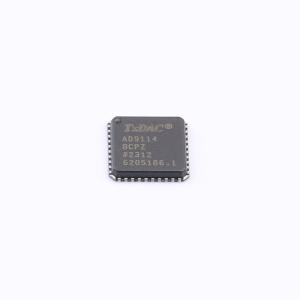

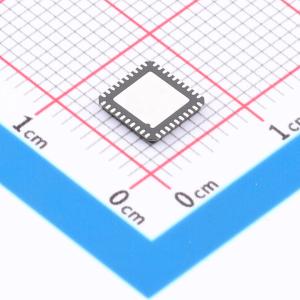

AD9114BCPZ

双通道低功耗8/10/12/14bit数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双路、低功耗、8位TxDAC数模转换器
品牌名称: ADI(亚德诺)
商品型号: AD9114BCPZ
商品编号: C653187
商品封装: LFCSP-40(6x6)
包装方式: 托盘
商品毛重: 0.361克(g)

商品参数

商品概述

AD9114/AD9115/AD9116/AD9117是引脚兼容的双路8/10/12/14位低功耗数模转换器（DAC），采样率可达125 MSPS。这些TxDAC转换器针对通信系统的发射信号路径进行了优化。所有器件采用相同的接口、封装和引脚排列，可根据性能、分辨率和成本进行向上或向下的器件选型。 AD9114/AD9115/AD9116/AD9117具备出色的交流和直流性能，支持高达125 MSPS的更新速率。 AD9114/AD9115/AD9116/AD9117的电源工作范围灵活，为1.8 V至3.3 V，且功耗较低，非常适合便携式和低功耗应用。

商品特性

电源电压3.3 V、输出电流20 mA时的功耗：10 MSPS时为191 mW，125 MSPS时为232 mW
睡眠模式：电源电压3.3 V时功耗小于3 mW
电源电压：1.8 V至3.3 V
至奈奎斯特频率的无杂散动态范围（SFDR）：输出频率1 MHz时为86 dBc，输出频率10 MHz时为85 dBc
AD9117在输出频率1 MHz、125 MSPS、输出电流20 mA时的噪声频谱密度（NSD）：−162 dBc/Hz
差分电流输出：2 mA至20 mA
片上集成两个辅助DAC
单端口操作的CMOS输入
输出共模电压：可在0 V至1.2 V范围内调节
采用小尺寸40引脚LFCSP封装，符合RoHS标准

应用领域

无线基础设施：微微蜂窝、毫微微蜂窝基站
医疗仪器：超声换能器激励
便携式仪器：信号发生器、任意波形发生器

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	8位
	通道数	2
	接口类型	SPI
	工作电压	1.8V~3.3V
	稳定时间	11.5ns
	输出类型	-

	属性	参数值
	积分非线性	0.03LSB
	工作温度	-40℃~+85℃
	上电复位	-
	基准电压源	内置
	基准电压源温漂	25ppm/℃
	数据速率	25MHz
