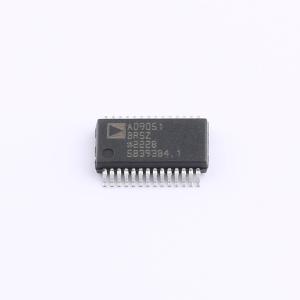

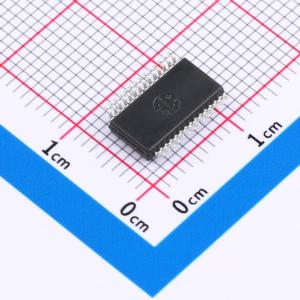

温馨提醒：图片仅供参考，商品以实物为准

AD9051BRSZRL

10位、60 MSPS ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD9051是一款完整的10位单片采样模数转换器(ADC)，具有片上跟踪保持和参考电路。该单元设计用于低成本、高性能应用，仅需5V和编码时钟即可实现60MSPS采样率和10位分辨率。
品牌名称: ADI(亚德诺)
商品型号: AD9051BRSZRL
商品编号: C653174
商品封装: SSOP-28-208mil
包装方式: 编带
商品毛重: 1.06克(g)

商品参数

商品概述

AD9051是一款完整的10位单片采样模数转换器（ADC），片上集成跟踪保持器和基准源。该器件专为低成本、高性能应用而设计，仅需5V电源和编码时钟，即可实现60 MSPS采样速率和10位分辨率。编码时钟与TTL兼容，数字输出为CMOS电平；两者均可采用5V/3V逻辑电平工作。AD9051采用的两步式架构经过优化，可在保持低功耗的同时提供出色的动态性能。片上集成2.5V基准源，用户也可提供外部基准电压，用于增益控制或多器件匹配。AD9051采用先进的BiCMOS工艺制造，采用节省空间的表面贴装封装（SSOP），工作温度范围为工业级-40°C至+85°C。

商品特性

60 MSPS采样速率
输入频率fIN = 10.3 MHz时，有效位数为9.3位
60 MSPS时总功耗为250 mW
可选50 MHz或130 MHz输入带宽
片上集成跟踪保持器和电压基准源
单5V电源供电
兼容5V或3V逻辑输入/输出
提供输入范围和输出编码选项

应用领域

医学成像
数字通信
专业视频
仪器仪表
机顶盒

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	60MHz
	通道数	1
	工作电压	5V
	接口类型	并行
	差分输入	是
	积分非线性	0.75LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	56dB
	时钟/振荡器	外置
	时钟频率(fc)	60MHz
	基准电压源	内置
	基准电压源温漂	33ppm/℃
	静态电流	63mA
