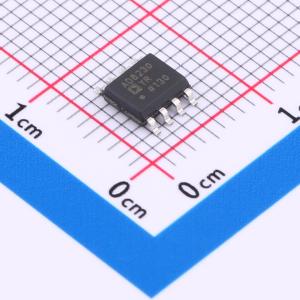

温馨提醒：图片仅供参考，商品以实物为准
AD8230YRZ-REEL7
16 V轨到轨、零漂移、精密仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16V轨到轨、零漂移、精密仪表放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8230YRZ-REEL7
- 商品编号
- C652571
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 输入偏置电流(Ib) | 1nA | |
| 输入失调电压(Vos) | 10uV | |
| 共模抑制比(CMRR) | 110dB | |
| 压摆率(SR) | 2V/us | |
| 输出电流 | 15mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 静态电流(Iq) | 3.5mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 16V | |
| 双电源(Vee ~ Vcc) | 4V~8V；-8V~-4V | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 噪声密度(eN) | 240nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 300pA |
商品概述
AD8230是一款低漂移、差分采样、精密仪表放大器。自稳零特性使失调电压漂移降至50 nV/°C以下。AD8230非常适合热电偶和桥式传感器应用。它具有高共模抑制比(CMRR)，其最低值为110 dB，能够抑制传感器距仪表较远的测量中的线路噪声。16 V轨到轨共模输入范围则可以适应地电位变化幅度达数伏的噪声环境。AD8230的低频噪声保持在最小值3 μV p-p，因此它非常适合需要极高直流精度的应用。此外，AD8230在 -40 °C至 +125 °C扩展工业温度范围内也能保持高性能。 可利用两个外部电阻进行增益设置。利用匹配的外部电阻，AD8230的增益稳定度要远远高于采用单个电阻设置增益的仪表放大器。用户除了可以在10至1000范围内进行增益设置外，还能调整输出失调电压。 AD8230具有丰富多样的功能特性，并且易于使用，其自稳零拓扑结构可极大地降低换向自稳零或斩波仪表放大器通常具有的输入和输出瞬变。它采用 ±4 V至 ±8 V(+8 V至 +16 V)电源供电，提供8引脚SOIC封装。
商品特性
- 电阻可编程增益范围：10至1000
- 电源电压范围：±4 V至 ±8 V
- 轨到轨输入和输出
- 在−40 °C至 +125 °C范围内保持高性能
- 出色的交流和直流性能
- CMR：110 dB(最小值，60 Hz，G = 70至1000)
- 失调电压：10 μV(最大值，RTI，±5 V电源)
- 失调漂移：50 nV/°C(最大值)
- 增益非线性度：20 ppm(最大值)
应用领域
- 压力测量
- 温度测量
- 应变测量
- 汽车诊断
