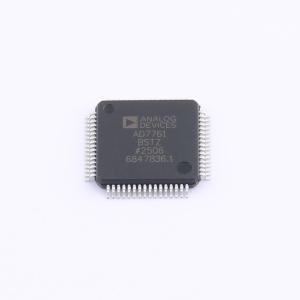

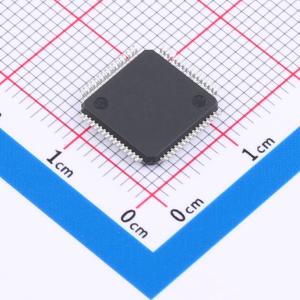

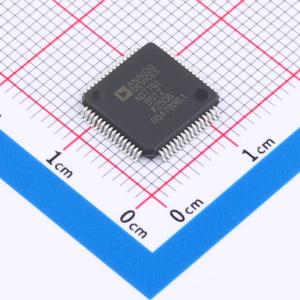

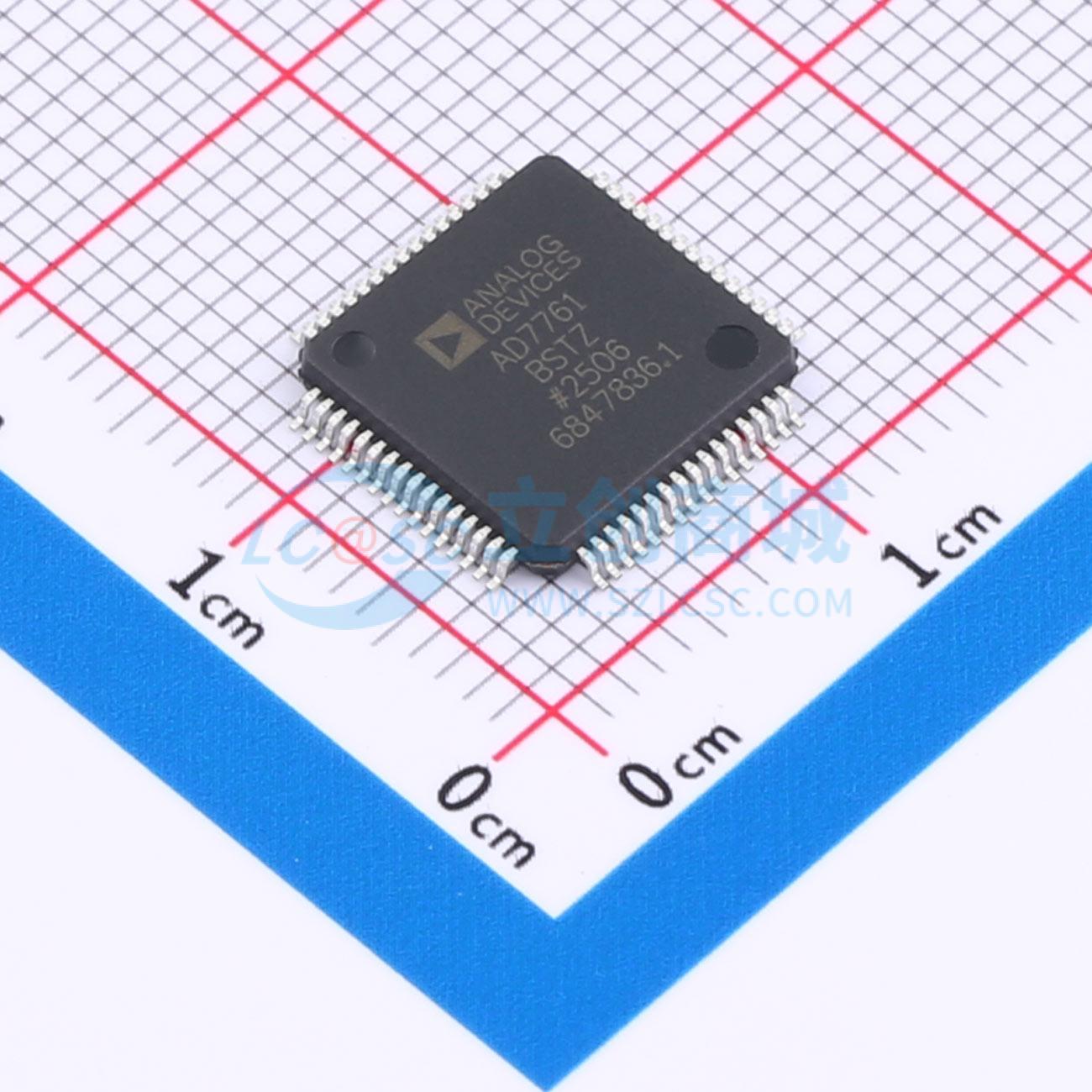

温馨提醒：图片仅供参考，商品以实物为准
AD7761BSTZ
8通道、16位同步采样ADC，具备功耗调节功能、110.8 kHz带宽
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AD7761是一款8通道、同步采样的Σ-Δ模数转换器，具有每通道∑-调制器和数字滤波器，支持同步采样交流和直流信号。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7761BSTZ
- 商品编号
- C651516
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 256kHz | |
| 通道数 | 8 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | - | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 信噪比 | 97.7dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 32.768MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 128kHz；32kHz；256kHz |
商品特性
- 高精度交流和直流性能
- 8通道同步采样
- 每通道256 kSPS的ADC输出数据速率
- 97.7 dB动态范围，±110.8 kHz输入带宽（-3 dB带宽）
- 典型总谐波失真-120 dB
- ±1 LSB积分非线性，±1 LSB失调误差，±5 LSB增益误差
- 针对功耗、噪声和输入带宽进行优化
- 可选功耗、速度和输入带宽
- 快速（最高速度）：110.8 kHz带宽，每通道51.5 mW
- 中速（半速）：55.4 kHz带宽，每通道27.5 mW
- 低功耗（最低功耗）：13.8 kHz带宽，每通道9.375 mW
- 输入带宽范围：直流至110.8 kHz
- 可编程输入带宽/采样率
- 数据接口的循环冗余校验（CRC）错误检查
- 菊花链连接
- 线性相位数字滤波器
- 低延迟sinc5滤波器
- 宽带砖墙滤波器：至102.4 kHz波纹±0.005 dB
- 模拟输入预充电缓冲器
- 电源：AVDD1 = ±Ψ，AVDD2 = 2.25V至5.0 V，IOVDD = 2.5V至3.3 V或IOVDD = 1.8V
- 64引脚LQFP封装，无裸露焊盘
- 温度范围：-40°C至+105°C
应用领域
- 数据采集系统：USB/PXI/以太网
- 仪器仪表和工业控制回路
- 音频测试与测量
- 振动和资产状态监测
- 三相电能质量分析
- 声纳
- 高精度医疗脑电图（EEG）/肌电图（EMG）/心电图（ECG）
