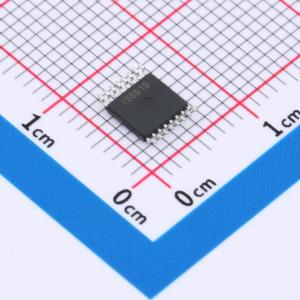

AD7767BRUZ-1-RL7

AD7767/AD7767-1/AD7767-2均为高性能24位过采样SAR型ADC(模数转换器)，具有较宽的动态范围和输入带宽，功耗分别为15 mW、10.5 mW和18.5 mW，采用16脚TSSOP封装。 AD7767/AD7767-1/AD7767-2适用于超低功耗数据采集应用，例如基于PCI和USB的系统。这些器件具备24位分辨率、出色的信噪比(SNR)、宽动态范围和高直流精度，非常适合在较宽的动态范围测量小信号变化的应用。也特别适用于大的交流或直流输入信号上的小变化应用。在这种应用中，这些器件能够精确地采集交流和直流信息。 AD7767/AD7767-1/AD7767-2片内集成数字滤波器(包括线性相位响应)，通过过采样输入来消除带外噪声。这种过采样架构还减少了对前端抗混叠滤波的需求。AD7767还具有一个SYND/PD(同步/关断)引脚，可用于多个AD7767器件之间的同步。另外，通过SDI引脚还能够实现多个AD7767器件的菊花链互连结构。 AD7767/AD7767-1/AD7767-2采用基于5 V基准电压的2.5 V电源工作，温度范围是 -40°C至 +105°C。

• 过采样逐次逼近(SAR)型架构
• 高性能交流和直流精度、低功耗
• 动态范围：115.5 dB(32 kSPS，AD7767-2)
• 动态范围：112.5 dB(64 kSPS，AD7767-1)
• 动态范围：109.5 dB(128 kSPS，AD7767)
• 总谐波失真(THD)：−118 dB
• 超低功耗8.5 mW，32 kSPS (AD7767-2)
• 10.5 mW，64 kSPS (AD7767-1)
• 15 mW，128 kSPS (AD7767)
• 高直流精度
• 24位、无失码(NMC)
• INL：±3 ppm(典型值)，±7.6 ppm(最大值)
• 低温漂
• 零电平误差漂移：15 nV/°C
• 增益误差漂移：0.4 ppm/°C
• 片内低通FIR滤波器
• 线性相位响应
• 通带纹波：±0.005 dB
• 阻带衰减：100 dB
• 2.5 V电源，1.8 V/2.5 V/3 V/3.6 V逻辑接口选项
• 灵活的接口选项
• 多器件同步菊花链功能
• 关断功能
• 温度范围： -40°C至 +105°C

• 低功耗PCI/USB数据采集系统
• 低功耗无线采集系统
• 振动分析
• 仪器仪表
• 高精度医学采集
