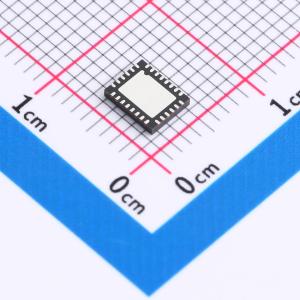

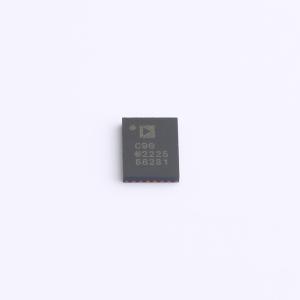

温馨提醒：图片仅供参考，商品以实物为准
AD7768-1BCPZ-RL
具功率调节功能的 DC 至 204 kHz、动态信号分析、精准型 24 位 ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD7768-1是一款低功耗、高性能的24位模数转换器(ADC)，具有Σ-Δ调制器和数字滤波器，用于精确转换交流和直流信号。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7768-1BCPZ-RL
- 商品编号
- C651530
- 商品封装
- LFCSP-28(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.078571克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 1.024MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | - | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 适用于单通道低功耗平台数据采集（DAQ）设计的ADC
- 宽带宽Sinc滤波器带宽范围：直流至204 kHz
- 低纹波FIR滤波器带宽范围：直流至170.8 kHz
- 具备精确的交流和直流性能
- 典型动态范围为108.5 dB
- 总谐波失真（THD）为 -120 dB
- 满量程（FSR）积分非线性（INL）为±1.1 ppm，失调误差为±30 μV，增益误差为±30 ppm
- 可编程输出数据速率（ODR）、滤波器类型和延迟
- 输出数据速率最高可达1024 kSPS
- 提供线性相位数字滤波器选项
- 低纹波FIR滤波器：直流至102.4 kHz范围内，通带纹波最大为±0.005 dB
- 低延迟sinc5滤波器
- 低延迟sinc3滤波器，支持50 Hz/60 Hz抑制
- 可编程FIR滤波器选项
- 可编程功耗和带宽
- 高速模式：带宽52.224 kHz，功耗26.4 mW（sinc5滤波器）
- 带宽110.8 kHz，功耗36.8 mW（FIR滤波器）
- 中速模式：带宽55.4 kHz，功耗19.7 mW（FIR滤波器）
- 低功耗低速模式：带宽13.9 kHz，功耗6.75 mW（FIR滤波器）
- 模拟电源可采用分离电源（真双极性）供电
- IOVDD - DGND典型值为1.8 V至3.3 V
- 低功耗模式可由单3.0 V电源供电
- 支持引脚控制或SPI接口配置
- 具备一系列诊断检查机制：温度、接口循环冗余校验（CRC）和内存映射CRC
- 封装形式：28引脚，4 mm×5 mm，LFCSP
- 工作温度范围：-40°C至+125°C
应用领域
- 平台ADC，可满足多种测量和传感器类型的需求
- 声音与振动、声学和材料科学研究与开发
- 控制和硬件在环验证
- 用于预测性维护的状态监测
- 电气测试与测量
- 音频测试以及电流和电压测量
- 临床脑电图（EEG）、肌电图（EMG）和心电图（ECG）生命体征监测
- 基于USB、PXI和以太网的模块化数据采集系统
- 通道间隔离的模块化数据采集设计
