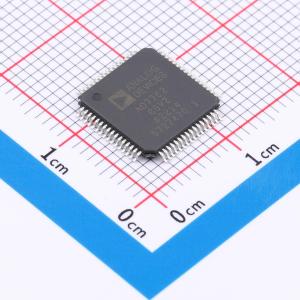

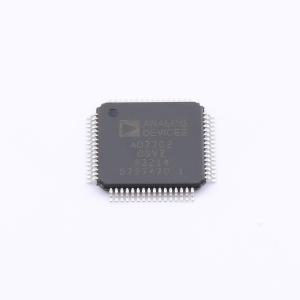

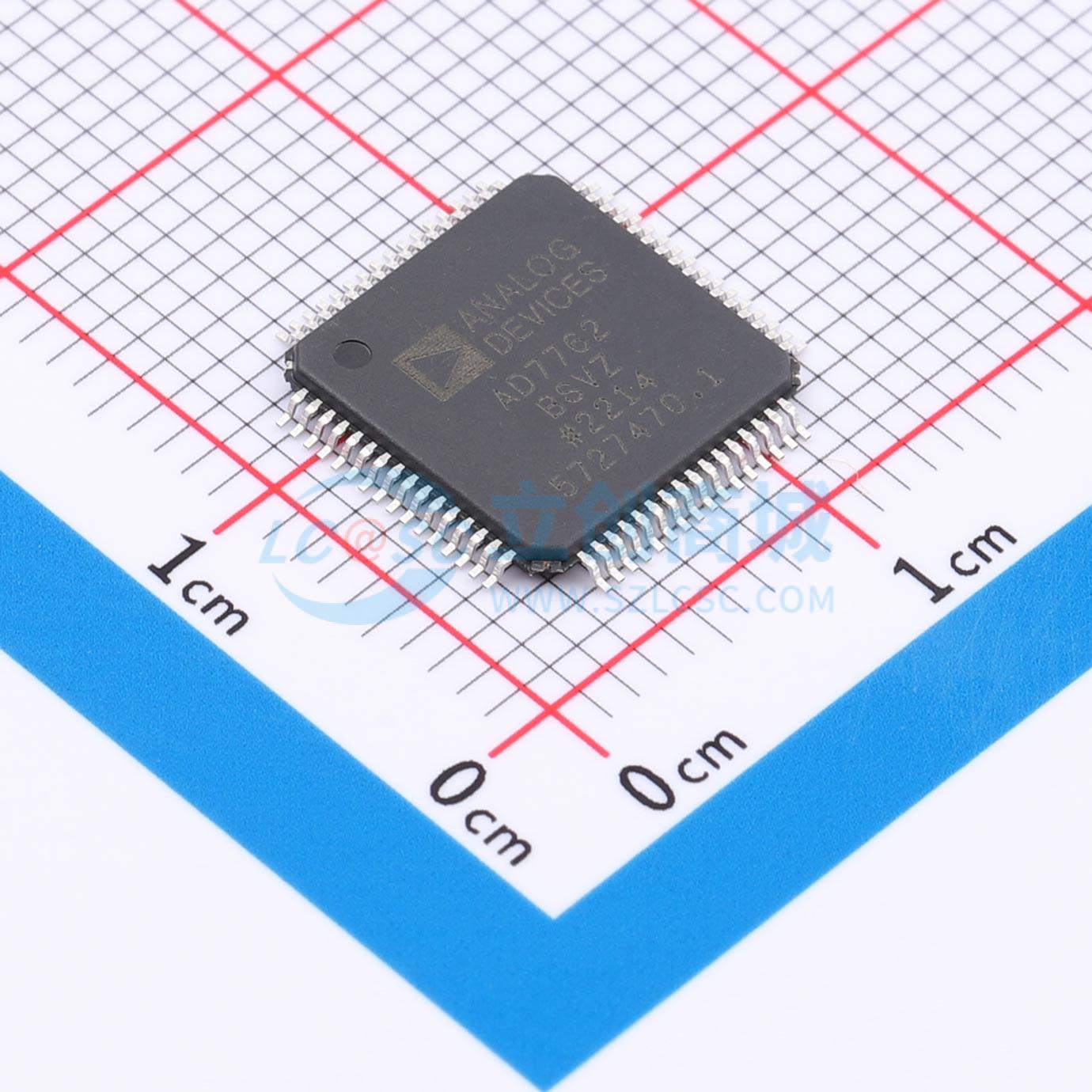

AD7762BSVZ-REEL
625 kSPS，24位，109 dB Σ-Δ ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 24位、625 KSPS、109 DB Σ-Δ型ADC，内置片内缓冲
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7762BSVZ-REEL
- 商品编号
- C651517
- 商品封装
- TQFP-64-EP(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.524125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 24 | |
| 采样率 | 625kHz | |
| 通道数 | 1 | |
| 工作电压 | 2.5V；5V | |
| 接口类型 | 并口 | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 109dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 40MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | - | |
| 功能特性 | 多芯片同步；内置数字滤波器；同步触发；集成调制器；双极性电源；双极性输入 |
应用领域
- 数据采集系统
- 振动分析
- 仪器仪表
