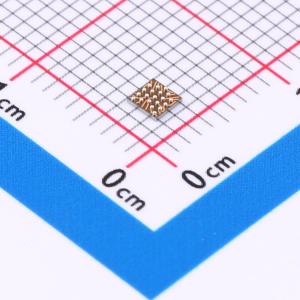

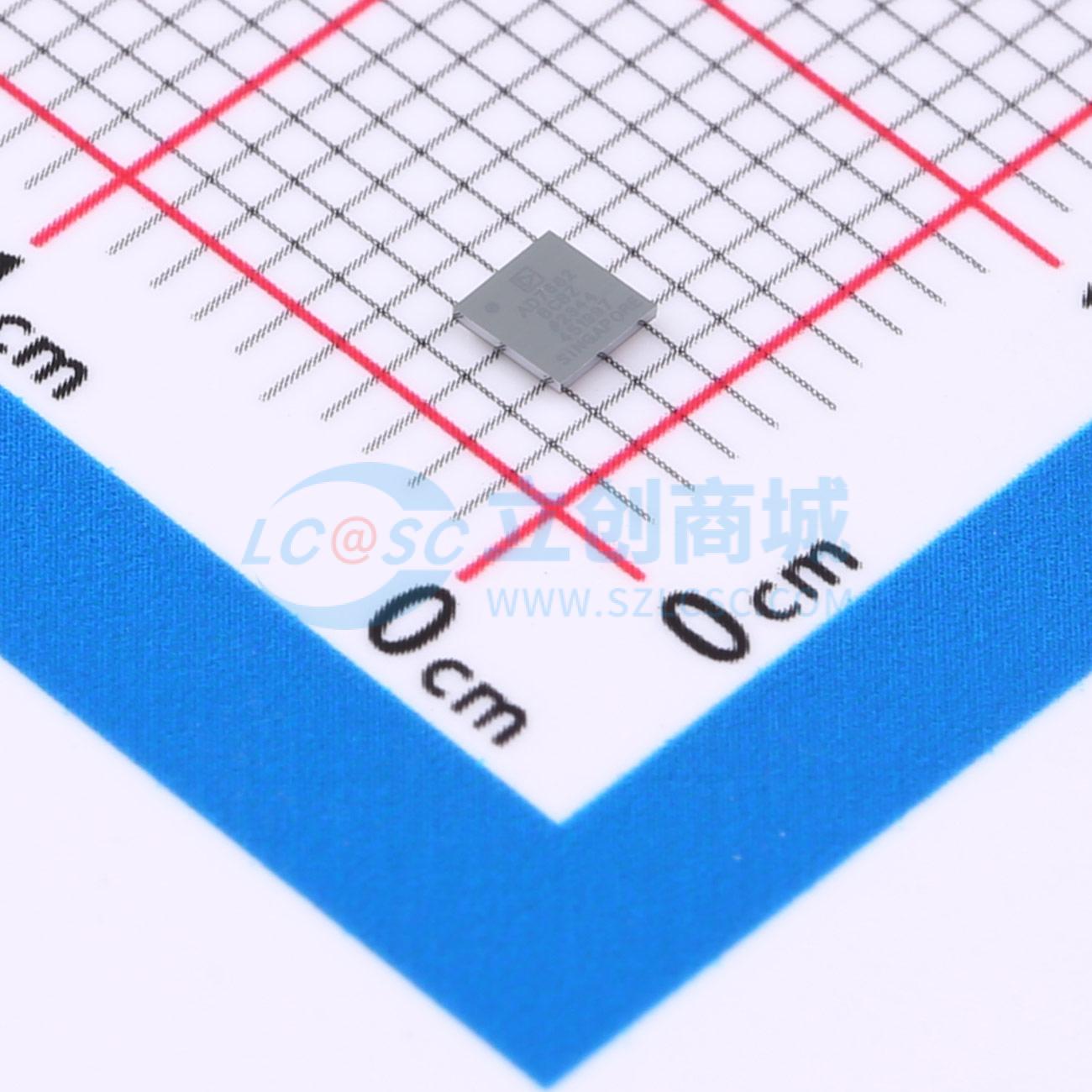

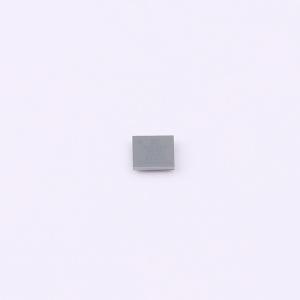

AD7682BCBZ-RL7

AD7682/AD7689是4通道/8通道、16位电荷再分配逐次逼近寄存器（SAR）模数转换器（ADC），采用单电源VDD供电。 AD7682/AD7689包含多通道、低功耗数据采集系统所需的所有组件，包括无失码的真正16位SAR ADC；4通道（AD7682）或8通道（AD7689）低串扰多路复用器，可将输入配置为单端（带或不带地检测）、差分或双极性；内部低漂移基准源（可选2.5 V或4.096 V）及缓冲器；温度传感器；可选单极点滤波器；以及在按顺序连续扫描通道时非常有用的定序器。 AD7682/AD7689使用简单的串行端口接口（SPI）来写入配置寄存器并接收转换结果。SPI接口使用单独的电源VIO，其设置为主机逻辑电平。功耗随吞吐量变化。

• 16位分辨率，无失码
• 4通道（AD7682）/8通道（AD7689）多路复用器，输入可选
• 单极性单端
• 差分（地检测）
• 伪双极性
• 吞吐量：250 kSPS
• 积分非线性（INL）：典型值±0.4 LSB，最大值±1.5 LSB（±23 ppm或满量程）
• 动态范围：93.8 dB
• 信纳比（SINAD）：20 kHz时为92.5 dB
• 总谐波失真（THD）：20 kHz时为−100 dB
• 模拟输入范围：0 V至VREF，VREF最高可达VDD
• 多种基准源类型：内部可选2.5 V或4.096 V、外部缓冲（最高4.096 V）、外部（最高VDD）
• 内部温度传感器（TEMP）
• 通道定序器、可选单极点滤波器、忙指示
• 无流水线延迟，SAR架构
• 单电源2.3 V至5.5 V供电，逻辑接口1.8 V至5.5 V
• 串行接口与SPI、MICROWIRE、QSPI和DSP兼容
• 功耗：2.5 V/200 kSPS时为3.5 mW，5 V/250 kSPS时为12.5 mW
• 待机电流：50 nA
• 有低成本等级可选
• 20引脚4 mm×4 mm LFCSP封装
• 20引脚2.4 mm×2.4 mm WLCSP封装

• 多通道系统监控
• 电池供电设备
• 医疗仪器：心电图（ECG/EKG）
• 移动通信：全球定位系统（GPS）
• 电力线监控
• 数据采集
• 地震数据采集系统
• 仪器仪表
• 过程控制
