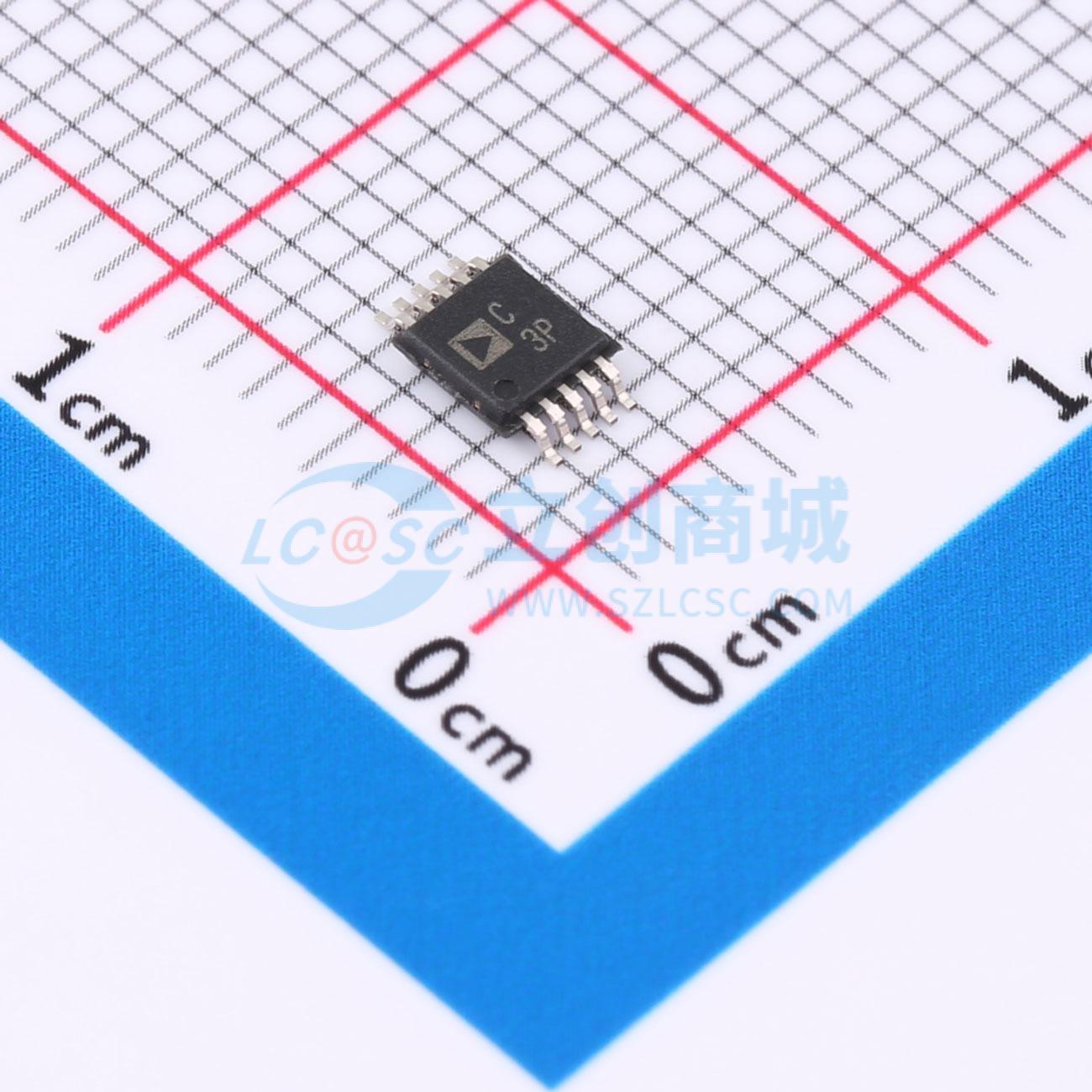

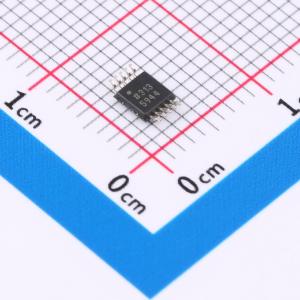

AD7686CRMZRL7

AD7686是一款16位电荷再分配逐次逼近型模数转换器（ADC），采用单5 V电源VDD供电。它包含一个低功耗、高速、无失码的16位采样ADC、一个内部转换时钟和一个多功能串行接口端口。该器件还包含一个低噪声、宽带宽、短孔径延迟的跟踪保持电路。在CNV上升沿，AD7686相对于地感应输入IN-对0 V至参考电压REF之间的模拟输入IN+进行采样。参考电压REF由外部提供，最高可设置为电源电压。 功耗与吞吐量呈线性关系。 兼容SPI的串行接口还具备通过SDI输入在单条三线总线上对多个ADC进行菊花链连接的能力，或者提供可选的忙指示信号。该器件使用独立电源VIO，可兼容1.8 V、2.5 V、3 V或5 V逻辑电平。 AD7686采用10引脚MSOP或10引脚LFCSP封装，工作温度范围为-40°C至+85°C。

• 16位分辨率，无失码
• 吞吐量：500 kSPS
• 积分非线性（INL）：典型值±0.6 LSB，最大值±z LSB（满量程的±0.003%）
• 信纳比（SINAD）：20 kHz时为92.5 dB
• 总谐波失真（THD）：20 kHz时为−110 dB
• 伪差分模拟输入范围为0 V至VREF，VREF最高可达VDD
• 无流水线延迟
• 单5 V电源供电，具备1.8 V/2.5 V/3 V/5 V逻辑接口
• 专有串行接口：兼容SPI、QSPI、MICROWIRE和DSP
• 可菊花链连接多个ADC并提供忙指示信号
• 5 V/100 SPS时功耗为3.75 μW，5 V/100 kSPS时功耗为3.75 mW
• 待机电流：1 nA
• 10引脚MSOP（MSOP - 8尺寸）和3 mm×3 mm、10引脚LFCSP（SOT - 23尺寸）
• 与10引脚MSOP/PulSAR ADC引脚兼容

• 电池供电设备
• 数据采集
• 仪器仪表
• 医疗仪器
• 过程控制
