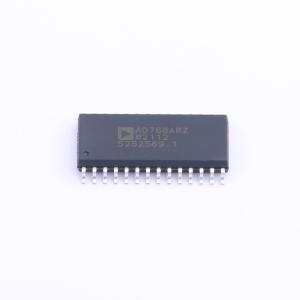

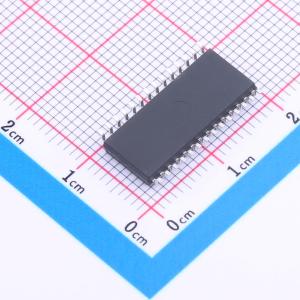

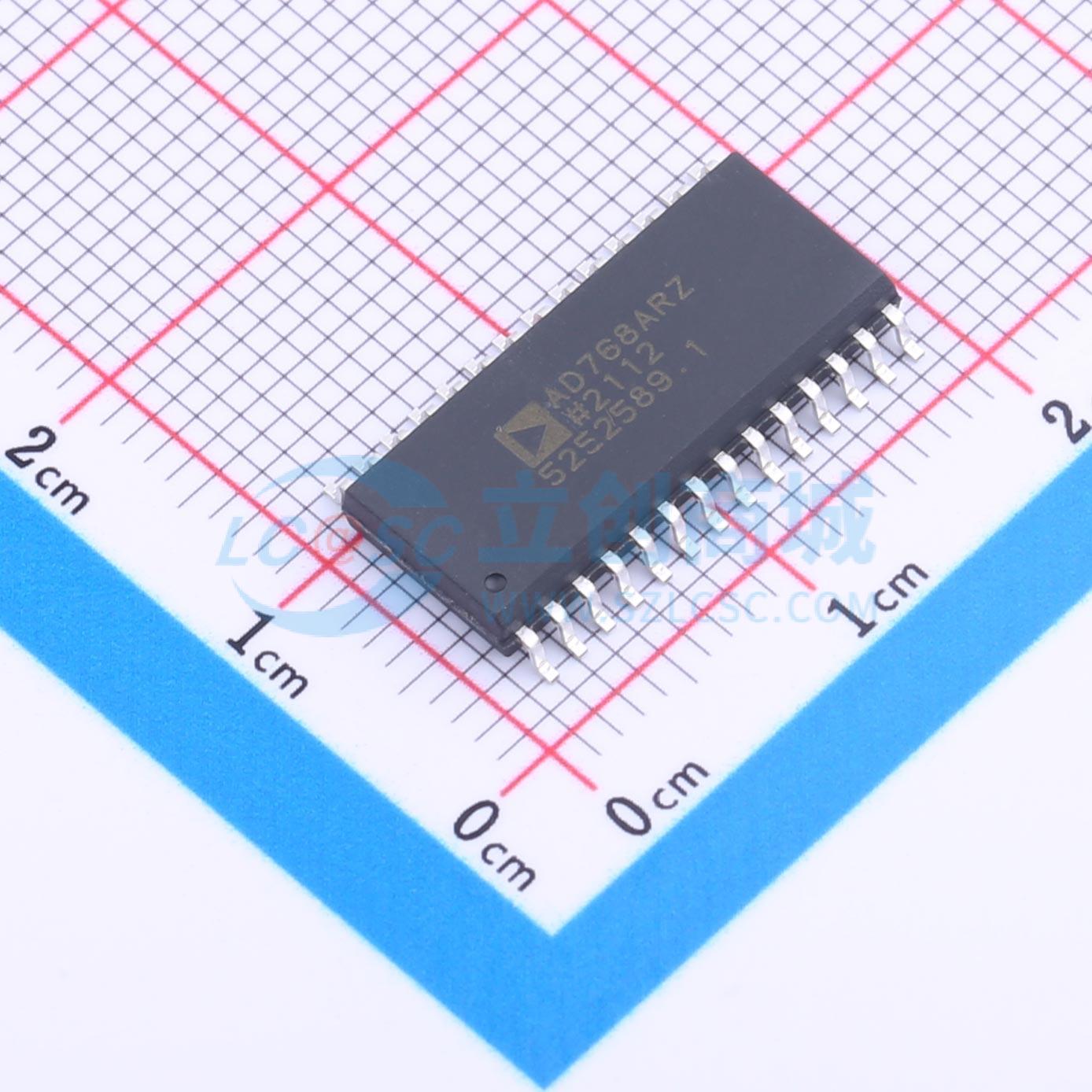

AD768ARZ-REEL
AD768 16bit高速数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD768是一款16位高速数模转换器，提供卓越的交流和直流性能。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD768ARZ-REEL
- 商品编号
- C651401
- 商品封装
- SOIC-28-300mil
- 包装方式
- 编带
- 商品毛重
- 1.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 1 | |
| 接口类型 | 并行 |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | 25ns | |
| 输出类型 | - | |
| 积分非线性 | 8LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD768是一款16位高速数模转换器（DAC），具备出色的交流和直流性能。AD768采用ADI公司的先进双极互补金属氧化物半导体（ABCMOS）工艺制造，结合了双极晶体管的速度、激光微调薄膜电阻的精度以及CMOS逻辑的效率。分段式电流源架构与专有开关技术相结合，可降低毛刺能量并最大化动态精度。集成了边沿触发输入锁存器和温度补偿带隙基准源，提供了完整的单片DAC解决方案。 AD768是一款电流输出型DAC，标称满量程输出电流为20 mA，输出阻抗为1 kΩ。提供差分电流输出，以支持单端或差分应用。电流输出可直接连接到输出电阻以提供电压输出，或馈入高速放大器的求和节点以提供缓冲电压输出。此外，差分输出可与变压器或差分放大器接口。 片上基准源和控制放大器的配置实现了精度和灵活性的最大化。根据外部电阻的选择，AD768可由片上基准源驱动，也可由多种外部基准电压驱动。外部电容允许用户在基准带宽和噪声性能之间进行最佳权衡。 AD768采用±5 V电源供电，典型功耗为465 mW。AD768采用28引脚SOIC封装，适用于工业温度范围。
商品特性
- 30 MSPS更新速率
- 16位分辨率
- 线性度：14位时1/2 LSB微分非线性（DNL）；14位时1 LSB积分非线性（INL）
- 快速建立：满量程建立到0.025%的时间为25 ns
- 1 MHz输出时无杂散动态范围（SFDR）：86 dBc
- 1 MHz输出时总谐波失真（THD）：71 dBc
- 低毛刺脉冲：35 pV·s
- 功耗：465 mW
- 片上2.5 V基准源
- 边沿触发锁存器
- 乘法基准功能
应用领域
- 任意波形生成
- 通信波形重建
- 矢量笔画显示
