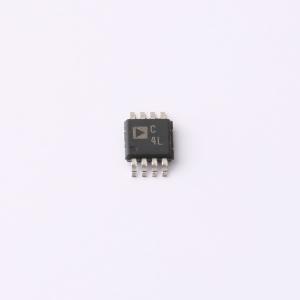

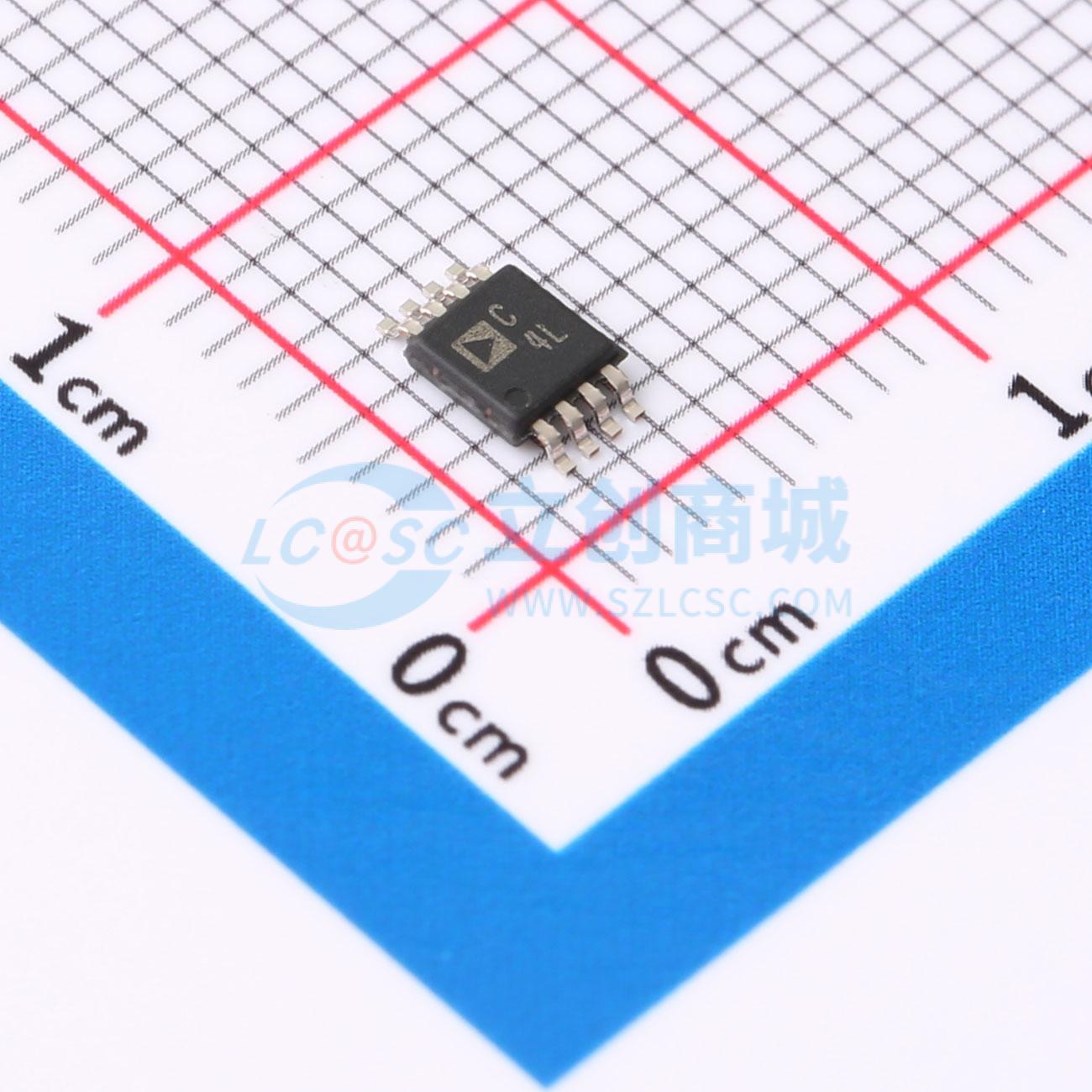

AD7694BRMZ

16位250 kSPS PulSAR® ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 250 kSPS、16位PulSAR® ADC，采用µSOIC封装
品牌名称: ADI(亚德诺)
商品型号: AD7694BRMZ
商品编号: C651406
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.766667克(g)

商品参数

商品概述

AD7694是一款16位电荷再分配逐次逼近型PulSAR模数转换器（ADC），采用单电源VDD供电，电源电压范围为2.7 V至5.25 V。该器件包含一个无失码（B级）的微功耗高速16位采样ADC、一个内部转换时钟和一个串行SPI兼容接口端口。该器件还包含一个低噪声、宽带宽、短孔径延迟的跟踪保持电路。在CNV上升沿，它相对于地感应端IN−对0 V至REF之间的模拟输入IN+进行采样。参考电压REF由外部提供，最高可设置为电源电压。其功耗随吞吐量线性变化。 AD7694采用8引脚MSOP封装，工作温度范围为-40 °C至+85 °C。

商品特性

16位分辨率，无失码
5 V供电时吞吐量为250 kSPS
积分非线性（INL）：最大±4 LSB
信纳比（S/(N+D)）：20 kHz时为92 dB
总谐波失真（THD）：20 kHz时为–106 dB
伪差分模拟输入范围：0 V至VREF，VREF最高可达VDD
无流水线延迟
单电源供电：2.7 V或5 V
专有串行接口，与SPI、QSPI、MICROWIRE、DSP兼容
电源电流：2.7 V/100 kSPS时为540 μA，5 V/100 kSPS时为800 μA
待机电流：1 nA
8引脚MSOP封装
是LTC1864和LTC1864L的改进型替代产品

应用领域

电池供电设备
数据采集
仪器仪表
医疗仪器
过程控制

数据手册PDF

放大查看下载PDF

优惠活动

6.1折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	250kHz
	通道数	1
	工作电压	2.7V；5V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	4LSB
	工作温度	-40℃~+85℃
	信噪比	92dB
	时钟/振荡器	内置
	基准电压源	外置
	ADC架构	SAR
	静态电流	800uA
