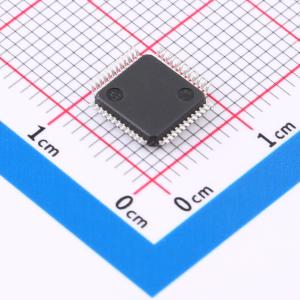

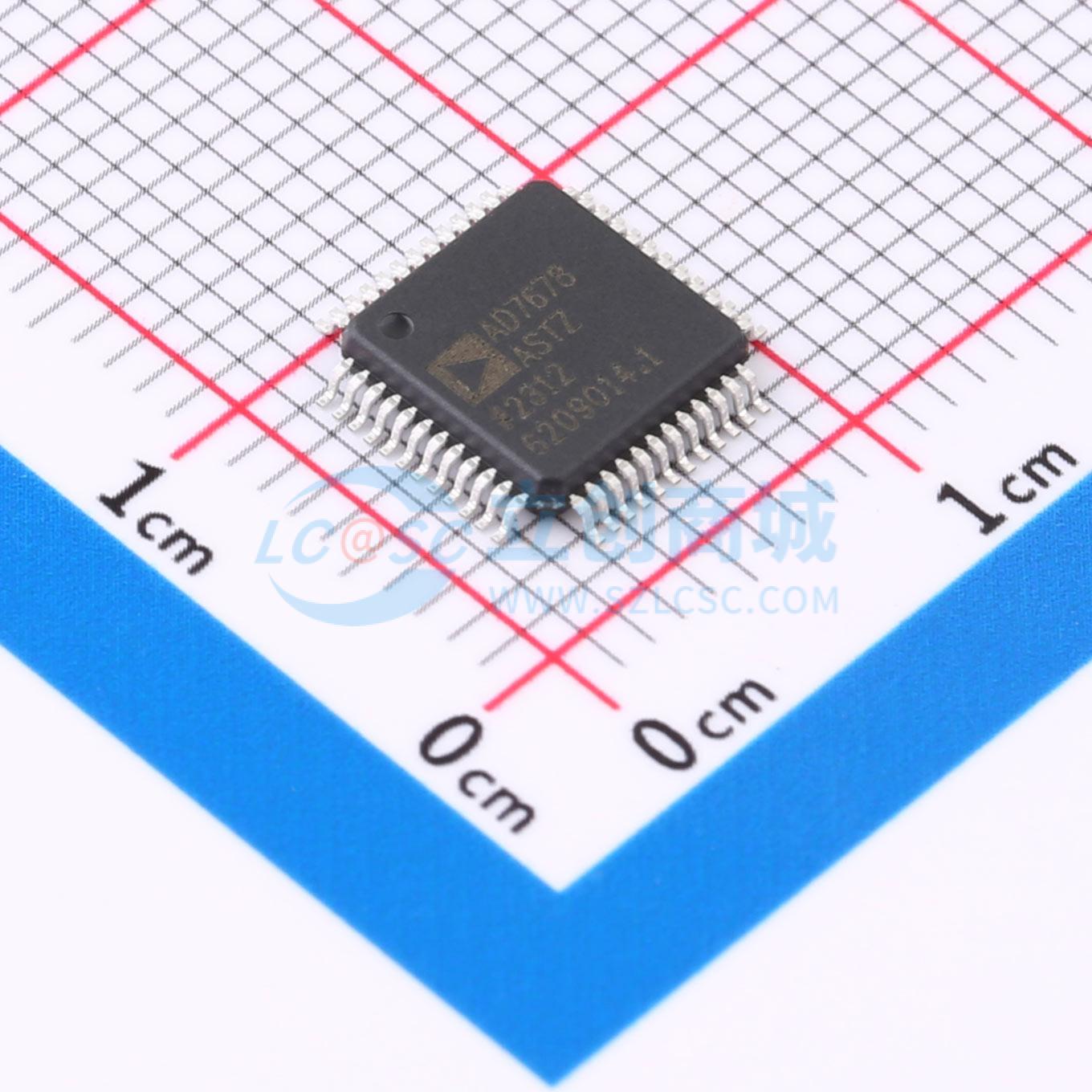

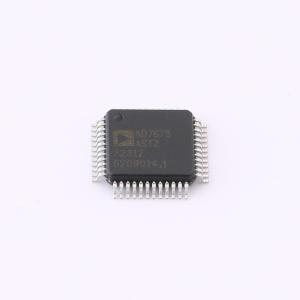

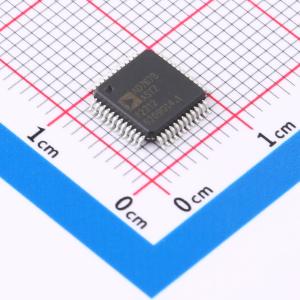

温馨提醒：图片仅供参考，商品以实物为准

AD7678ASTZ

18位、100 kSPS PulSAR® ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 18位分辨率，无丢失码，无流水线延迟，差分输入范围±Vref（Vref最高可达5V），吞吐量100kSPS，单5V电源供电。
品牌名称: ADI(亚德诺)
商品型号: AD7678ASTZ
商品编号: C651377
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.22克(g)

商品参数

商品概述

AD7678是一款18位、100 kSPS、电荷再分配逐次逼近寄存器（SAR）型、全差分模数转换器，采用单5 V电源供电。该器件包含一个高速18位采样ADC、一个内部转换时钟、一个内部基准缓冲器、纠错电路以及串行和并行系统接口端口。该器件提供48引脚LQFP或48引脚LFCSP封装，工作温度范围为-40℃至+85℃。

商品特性

18位分辨率，无失码
无流水线延迟（SAR架构）
差分输入范围：±VREF（VREF最高可达5 V）
吞吐量：100 kSPS
积分非线性（INL）：最大±2.5 LSB [满量程的±9.5 ppm]
动态范围：典型值103 dB（VREF = 5 V）
信纳比（S/(N + D)）：在2 kHz时典型值为100 dB（VREF = 5 V）
并行（18位、16位或8位总线）和串行5 V/3 V接口
与SPI/QSPI/MICROWIRE/DSP兼容
片上基准缓冲器
单5 V电源供电
功耗：在100 kSPS时为18 mW，在1 kSPS时为180 μW
48引脚LQFP或48引脚LFCSP封装
与AD7674/AD7676/AD7679引脚兼容，可直接升级

应用领域

CT扫描仪
高动态数据采集
地震检波器和水听器传感器
Σ-Δ型转换器替代方案（低功耗、多通道）
仪器仪表
频谱分析
医疗仪器

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	18位
	采样率	100kHz
	通道数	1
	工作电压	4.75V~5.25V
	接口类型	并行；SPI
	差分输入	是
	积分非线性	2.5LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	101dB
	时钟/振荡器	内置
	时钟频率(fc)	25MHz~40MHz
	基准电压源	内置
	ADC架构	SAR
	静态电流	2.6mA
