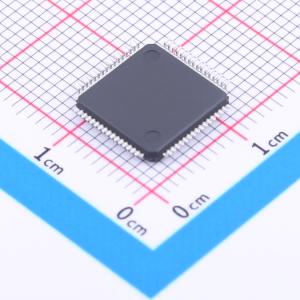

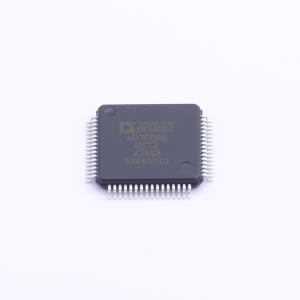

温馨提醒：图片仅供参考，商品以实物为准
AD7606BBSTZ-RL
8通道16位，800 kSPS双极输入同步采样ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8 通道 DAS，采用 16 位、800 kSPS 双极性输入、同步采样 ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7606BBSTZ-RL
- 商品编号
- C651284
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 16 | |
| 通道数 | 8 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | - | |
| 芯片类型参数/描述 | - | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 基准电压源 | 外置；内置 | |
| 基准电压值 | 2.5V | |
| 基准电压源温漂 | 3ppm/℃ | |
| 数据速率 | 60MHz | |
| 采样率 | 800kHz | |
| 静态电流 | 0.5uA | |
| 积分非线性 | 1.16LSB；2.5LSB |
商品概述
AD7606B是一款16位、同时采样的模数数据采集系统（DAS），具有8个通道，每个通道包含模拟输入钳位保护、可编程增益放大器（PGA）、低通滤波器和16位逐次逼近寄存器（SAR）模数转换器（ADC）。AD7606B还包含一个灵活的数字滤波器、低漂移2.5 V精密基准源和基准缓冲器，用于驱动ADC，以及灵活的并行和串行接口。 AD7606B采用单5 V电源供电，在所有通道以800 kSPS的吞吐量速率采样时，可适应±10 V、±5 V和±2.5 V的真双极性输入范围。输入钳位保护可承受高达±21 V的电压。AD7606B具有5 MΩ的模拟输入阻抗，当输入信号断开并通过10 kΩ外部电阻接地时，双极性零码小于20 LSB。单电源工作、片上滤波和高输入阻抗消除了对需要双极性电源的外部驱动运算放大器的需求。对于吞吐量速率较低的应用，可使用AD7606B灵活的数字滤波器来改善噪声性能。 在硬件模式下，AD7606B与AD7606完全兼容。在软件模式下，可使用以下高级特性： 额外的±2.5 V模拟输入范围。 模拟输入范围（±10 V、±5 V和±2.5 V），可按通道选择。 额外的过采样（OS）选项，最高可达OS×256。 每个通道的系统增益、系统失调和系统相位校准。 模拟输入开路检测器。 诊断多路复用器。 监控功能（串行外设接口（SPI）无效读写、循环冗余校验（CRC）、过压和欠压事件、忙状态卡住监控和复位检测）。
商品特性
- 所有通道均为800 kSPS的16位ADC
- 具有5 MΩ模拟输入阻抗的输入缓冲器
- 与AD7606引脚兼容
- -40℃至+125℃工作温度范围
- 单5 V模拟电源和1.71 V至3.6 V VDRIVE电源
- 具有8 kV ESD的±21 V输入钳位保护
- 软件模式下有额外模式
- 每个通道可选择模拟输入范围 单端、双极性：±10 V、±5 V和±2.5 V
- 每个通道的系统相位、失调和增益校准
- 模拟输入开路检测特性 开路码误差<20 LSB（RpD = 10 kΩ）
- 自诊断和监控特性 读写数据和寄存器的CRC错误检查
应用领域
- 电力线监控
- 保护继电器
- 多相电机控制
- 仪器仪表和控制系统
- 数据采集系统
