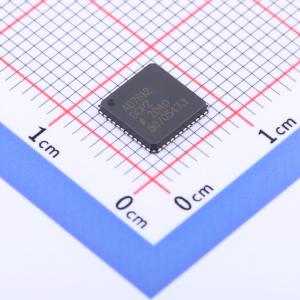

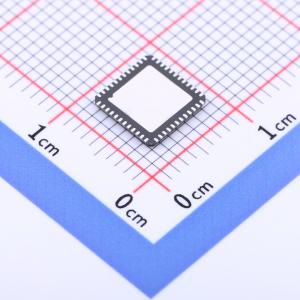

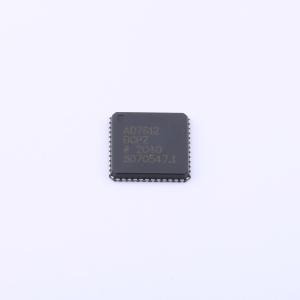

温馨提醒：图片仅供参考，商品以实物为准
AD7612BCPZ
16位、750 kSPS、单极性/双极性可编程输入 PulSAR® ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD7612是一款16位逐次逼近寄存器（SAR）模数转换器（ADC），采用AnalogDevices公司的iCMOS高压工艺制造。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7612BCPZ
- 商品编号
- C651295
- 商品封装
- LFCSP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 750kHz | |
| 通道数 | 1 | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 差分输入 | - | |
| 积分非线性 | 1.5LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD7612是一款16位电荷再分配逐次逼近寄存器（SAR）架构的模数转换器（ADC），采用iCMOS高压工艺制造。该器件可通过硬件或专用的只写串行配置端口进行配置，以设置输入范围和工作模式。AD7612包含一个高速16位采样ADC、一个内部转换时钟、一个内部基准（和缓冲器）、纠错电路，以及串行和并行系统接口端口。CNVST的下降沿相对于地感应端IN−对IN+上的模拟输入进行采样。AD7612具有四种不同的模拟输入范围和三种不同的采样模式：实现最快吞吐量的极速模式、实现最快异步吞吐量的正常模式，以及功耗随吞吐量线性变化的脉冲模式。工作温度范围为-40℃至+85℃。
商品特性
- 多个引脚/软件可编程输入范围：5 V、10 V、±5 V、±10 V
- 引脚或串行兼容的输入范围/模式选择
- 吞吐量：750 kSPS（极速模式）、600 kSPS（正常模式）、500 kSPS（脉冲模式）
- 积分非线性（INL）：典型值±0.75 LSB，最大值±1.5 LSB（满量程范围的±23 ppm）
- 16位分辨率，无丢码
- 信噪比（SNR）：在2 kHz时，最小值92 dB（5 V），典型值94 dB（±10 V）
- 总谐波失真（THD）：典型值−107 dB
- iCMOS工艺技术
- 5 V内部基准：典型漂移3 ppm/℃；有TEMP输出
- 无流水线延迟（SAR架构）
- 并行（16位或8位总线）和串行5 V/3.3 V接口
- 与SPI、QSPI、MICROWIRE、DSP兼容
- 功耗：在750 kSPS时为190 mW
- 无铅，48引脚LQFP和LFCSP（7 mm×7 mm封装）
应用领域
- 过程控制
- 医疗仪器
- 高速数据采集
- 数字信号处理
- 仪器仪表
- 频谱分析
- 自动测试设备（ATE）
